基于ADSP21160的数字信号处理系统设计

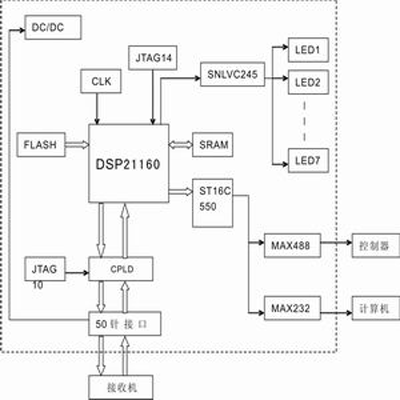

图1 系统的整体框图

外扩存储器模块：ADSP21160是高性能的32位浮点处理器，对外最多可使用64位的数据总线。考虑到系统的精度要求及内部数据的处理模式，本系统对外只使用了32位的数据总线。这样，在外扩存储器的选择上，考虑到价格等因素，选用了两块256K×16位的SRAM并联构成32位的外扩存储器，如图2所示。

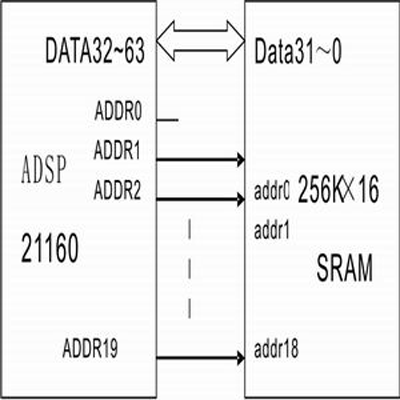

图2 ADSP21160与SRAM的连接

在地址线的连接上，和一般的接法梢有不同。由于ADSP21160规定，对外部空间的寻址，其奇地址通过低32位数据线传递；偶地址通过高32位数据线传递。考虑到在FLASH的连接上使用了DSP数据线的32_39位，为了简化今后PCB板的布线及充分利用SRAM的存储空间，在设计中，将ADSP21160的ADDR0的引脚悬空，将其ADDR1引脚与SRAM的addr0管脚相连，ADDR2与addr1相连，以下顺次连接。

外部通信接口模块设计

目标板通过一个50针接口与接收机相连，通过RD_REQ、RD_PMT、RD_EN、RD_CLK四根控制信号线进行，从接收机内部开辟的存储空间读取数据。

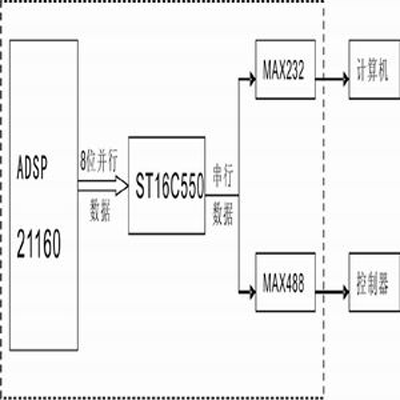

在本系统的设计中，其中间运算数据均采用32位浮点数，输出结果截取8位有效数字，通过并串转换器（ST16C550）转换成串行数据，再分成两路，一路经过MAX488转换成差分数据输送的外部控制器，另一路经过MAX232转换电平，连接到计算机，实现了系统要求的功能，如图3所示。

图3 ADSP21160的数据输出

结语

ADSP21160 功能强大，但在电源配置上稍显复杂。本系统利用2.5V电源输出作为3.3V的输出使能，成功的解决了这一问题。另外，在达到系统要求的基础上，为降低设计难度，对时钟和数据线都进行了特殊的设计。时钟采用片外中低频（20MHz），片内倍频到最大频率（80MHz）的设计，降低了PCB板对中高频布线要求；数据线通过悬空0位地址，将片外线宽从64位降低至32位，大大降低了ADSP21160周边的线密度，从而大大降低了PCB板的布线难度。
