压敏电阻的作用与优势对比

用。

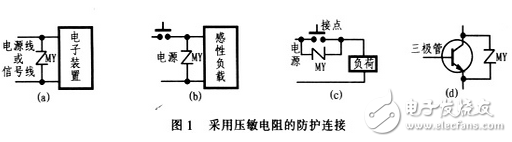

　　第三种类型是接点间的连接，见图1（c）。这种连接主要是为了防止感应电荷开关接点被电弧烧坏的情况发生，一般与接点并联接入压敏电阻器即可。

　　第四种类型主要用于半导体器件的保护连接，见图1（d）。这种连接方式主要用于可控硅、大功率三极管等半导体器件，一般采用与保护器件并联的方式，以限制电压低于被保护器件的耐压等级，这对半导体器件是一种有效的保护。

　　五：压敏电阻的作用与优势-压敏电阻选型技巧

　　压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。选用压敏电阻器前，应先了解以下相关技术参数：标称电压是指在规定的温度和直流电流下，压敏电阻器两端的电压值。漏电流是指在25℃条件下，当施加最大连续直流电压时，压敏电阻器中流过的电流值。等级电压是指压敏电阻中通过8/20 等级电流脉冲时在其两端呈现的电压峰值。通流量是表示施加规定的脉冲电流（8/20μs）波形时的峰值电流。浪涌环境参数包括最大浪涌电流Ipm（或最大浪涌电压Vpm 和浪涌源阻抗Zo）、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm 以及在压敏电阻器的预定工作寿命期内，浪涌脉冲的总次数N等。

　　标称电压选取

　　一般地说，压敏电阻器常常与被保护器件或装置并联使用，在正常情况下，压敏电阻器两端的直流或交流电压应低于标称电压，即使在电源波动情况最坏时，也不应高于额定值中选择的最大连续工作电压，该最大连续工作电压值所对应的标称电压值即为选用值。对于过压保护方面的应用，压敏电压值应大于实际电路的电压值，一般应使用下式进行选择：VmA＝av/bc 式中：a为电路电压波动系数，一般取1.2；v为电路直流工作电压（交流时为有效值）；b 为压敏电压误差，一般取0.85；c为元件的老化系数，一般取0.9；这样计算得到的VmA 实际数值是直流工作电压的1.5 倍，在交流状态下还要考虑峰值，因此计算结果应扩大1．414 倍。另外，选用时还必须注意：

　　（1） 必须保证在电压波动最大时，连续工作电压也不会超过最大允许值，否则将缩短压敏电阻的使用寿命；

　　（2） 在电源线与大地间使用压敏电阻时，有时由于接地不良而使线与地之间电压上升，所以通常采用比线与线间使用场合更高标称电压的压敏电阻器。压敏电阻所吸收的浪涌电流应小于产品的最大通流量。
