如何满足复杂系统的高性能时序需求？

率数据之间稍有不匹配，都将无法提供调谐电压 （Vtune） 和输出。图 3 所示为完整的框图。

在微控制器的帮助下，PLL 通过调谐本地振荡器频率产生闭环，并在输出端产生调谐电压。调谐电压将从较低频率信道增加到较高频率信道。通过改变预分频器和可编程分频器的值，微控制器可以调整步长。

步长 =（本地振荡器频率/预分频器）X（可编程分频器/参考振荡器）

表 1 所示为部分配置

通过 I2C 接口进行系统内编程

系统内编程可为系统设计实现快速有效的迭代。编程数据序列可通过 SCL 和 SDA 引脚传送到时钟器件，把操作顺序编程至板载微控制器（主设备）中，通过命令和数据在运行时与从机时钟进行交互。

此处为系统示例，其中时钟信号必须以采样率的倍数为准。该时钟频率在 155.52 MHz 和 156.25 MHz 两组频率之间变动。这意味着驱动串行控制器的时钟必须能够在这两个值之间灵活切换。微控制器主设备可以访问并修改写入易失性存储器的 PLL 配置，从而满足这两个频率需求。

通过频率选择 （FS） 引脚更新配置

高性能时钟设备支持包含个性化配置的多个用户配置文件。在 FS 引脚转换方面，高性能时钟器件具有两个时序规格 - 快速切换和慢速切换。

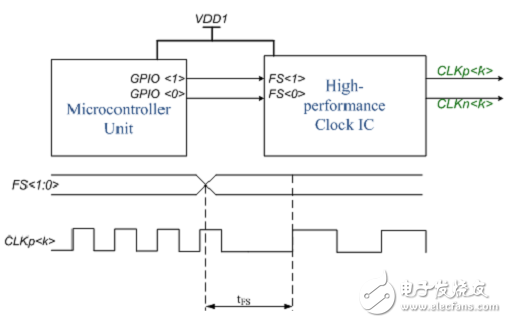

快速切换适用于输出 ON/OFF 、输出分频值变化，以及输出 MUX 设置更改。慢速切换则适用于更改 PLL 参数（包括 PLL ON/OFF）。顾名思义，快速切换中的输出变化更快，而慢速切换的速度较慢。两种切换类型都可以打开或关闭输出，并且不出丝毫差错。图 4 所示为 FS 与输出时钟之间的时序关系。

图 4：频率选择操作

外部复位操作：

当外部复位生效时，时钟 IC 进入低功耗模式。输出和 I2C 总线信号处于高阻抗 （HI-Z） 状态，直到取消外部复位并完成初始化。外部复位重启易失性存储器内容，存储在非易失性存储器中的配置则被复制到易失性存储器。当需要重新初始化任意一个系统中运行的应用程序时，该功能将被使用。

压控晶体振荡器 （VCXO） 操作：

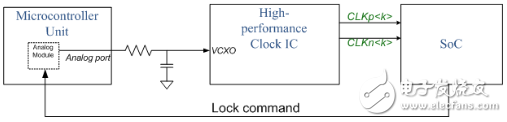

对某些应用而言，输出时钟频率应通过使用模拟反馈跟踪输入数据流。如图 5 所示，时钟 IC 作为大锁相环的一部分。ASIC 或 SoC 负责跟踪输入流、计算误差并产生 PWM 信号（通常来说），随后将误差信息反馈至本地时钟发生器以进行频率调谐。

图 5VCXO 示例电路

VCXO 功能能够修改 PLL 频率，因此频率牵引不依赖于晶体特性、温度、电压或设备工艺。VCXO 调制是线性、精准调制。也可以使用时钟参考。通过微控制器的内置模拟模块，VCXO 的控制逻辑精准到小数点后 6 位。

作为 I2C 主设备，微控制器将配置写入时钟 IC 的内部易失性存储器并控制 PLL。因此，通过板载 MCU-IC 组合可以实现系统时钟频率的动态更新。开发人员可以使用可编程微控制器，为高性能时钟 IC 提供控制逻辑。这可以减少对板载 IC 和走线数量的需求，使得整个系统设计更加紧凑。

微控制器配备强大 IDE 工具，可以加速应用开发。集成可编程片上系统（PSoC）器件可进一步简化设计并有助于降低整体产品成本。有关高性能时钟 IC 设计的更多详细信息，请参阅4-PLL扩频时钟发生器入门以及扩频时钟发生器的设计最佳实践。
