整流电路的工作原理，整流电路的作用，什么是整流电路

的知识不是很清晰。其实这里是由于整流电路后面接的滤波电容有关的，查阅模电知识我们即可了解到，整流后往往会加滤波稳压，而滤波电路会改变整流输出的脉动比，并且和负载有关。因此最终整流后得到的电压除了跟整流方式有关，还和负载、滤波电容大小有关系。RL*C的数值直接影响输出电压的大校因此滤波电容选择其实不是随意的，而是需要根据负载选取合适的值。

　　接入滤波电路后，输出电压平均值近似取值为1.2倍，负载开路取1.414倍。

　　RC=（3-5）T/2 来确定电容容量选择。其中T表示电网周期。

　　电容滤波电路适用于负载电流较小情况，而电感滤波电路适用于大负载电流。（电流较大时R较小，C较难选择）

　　练习：

　　1.若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为1.414U。（）

　　2.对于全波整流电路，已知变压器副边电压有效值U2为10V，RC=（3-5）T/2 （T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为

　　A. 14V B. 12V C. 9V D. 4.5V

　　选择合适答案填入空内。

　　（1）正常情况UO（AV）≈ ；

　　（2）电容虚焊时UO（AV）≈ ；

　　（3）负载电阻开路时UO（AV）≈ ；

　　（4）一只整流管和滤波电容同时开路，UO（AV）≈ 。

　　答案：√；：（1）B （2）C （3）A （4）D

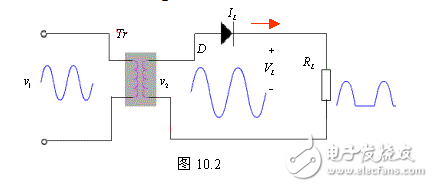

　　单相半波整流电路图

　　半波整流利用 二极管的单向导电性能，使经变压器出来的电压Vo只有半个周期到达负载，造成负载电压VL是单方向的脉动直流电压。

　　主要参数：
