orcad原理图中1个PIN怎么连接多个网络名，急

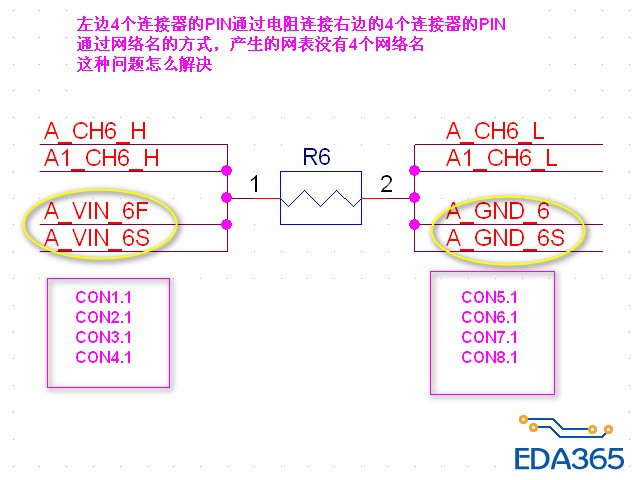

上图中的电阻，每个PIN要连接4个网络，实际产生的网表只有一个，类似这种原理图怎么画，请教大家

如果是一个电阻你这么接就只能是左右各一种网络，是排阻你这R6的原理图封装就不对了吧。

不是排阻，是一种电阻。这种一个PIN连接多个网络的，怎么画，即使在每个网络上放置测试点也不行

你这种的建议还是用排阻

虽然看不懂你要干啥，
你图上这连法，4个net name连一起，就是一个net 了，显示出来也是一个net name，你可以点任意一个线，双击有显示的。

一个洞，怎么放两根棒

两边各串4个0欧姆电阻

既然是一个点，那么即使是4个网络，也只是为了增加原理图的可读性而已，实际上：连在一起他就是一个网络

会报错

不影响layout吧

没见过这种的，有遇到接两个网络的，是单Pin的通孔器件
