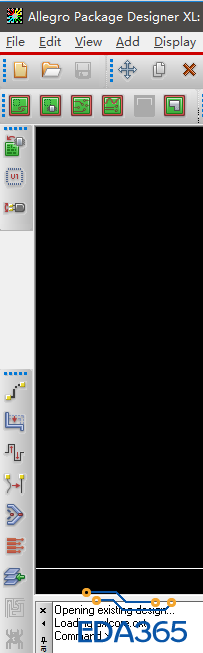

allegro pakege designer 怎么用
时间：10-02
整理：3721RD
点击：
这个PCB软件谁用过，跟PCB designer有什么不同，里面的BBD 和 WD是指什么层；有没有相关使用教程?
做封装的吧，去看看sip
用来画芯片封装电路的，就是将裸芯片通过基板电路引出到来的。
和PCB用法差不多， 比PCB多裸芯片放置和焊线功能。
会用PCB软件的话，自己看看书就行啦，学起来比较快，当然你如果知道芯片封装工艺的话，知道如何放置芯片和如何焊线或者FLIPCHIP，画起来会更简单。
有一本书“Cadence 系统级封装设计----Allegro SiP/APD设计指南”，可以自学。
非常感谢，准备下单买这书
