route keepout区域线与孔的DRC能否改什么设置取消

时间:10-02 整理:3721RD 点击:
兄弟姐妹们如下图所示:

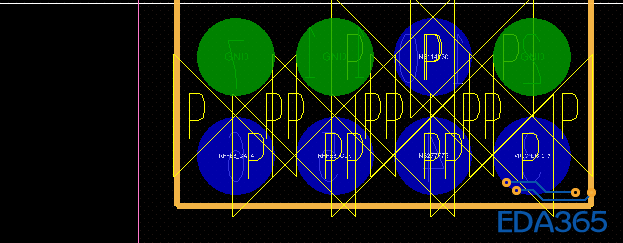

   1图是PAD与PAD的间距过小封装报PP DRC错误,这种怎么设置把PPDRC取消,不可能去CM里面设置PAD到PAD的的距离小于常规的,这样会影响整板的PAD与SMD的距离

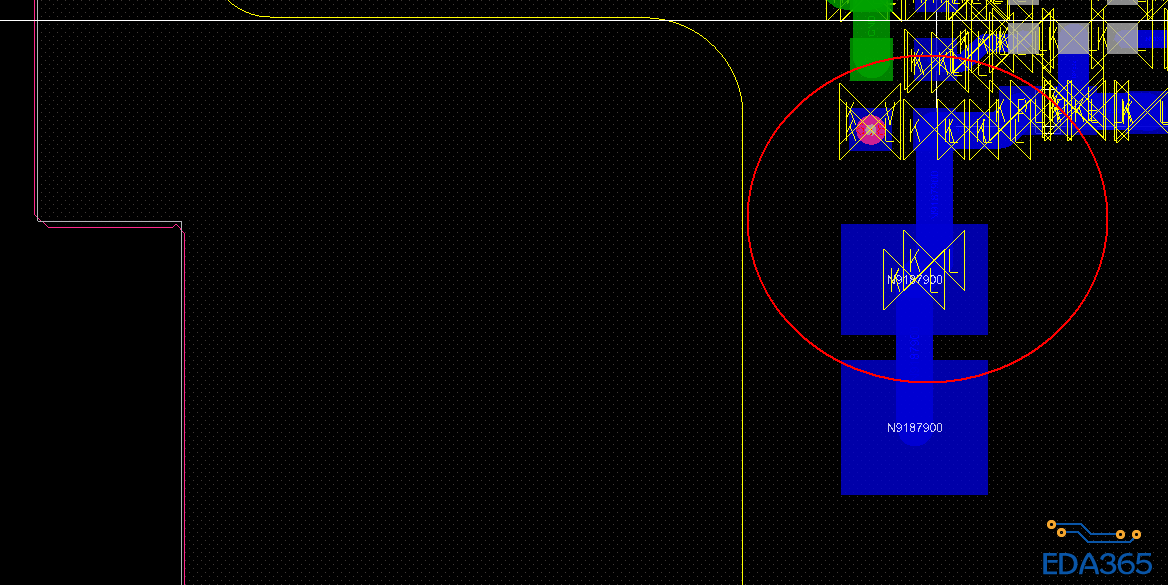

   2图是一般天线溃点位置会做KEEP OUT,但是线与孔都会报与ROUTE KEEPOUT的错误,是否可以通过设置取消这种DRC,比如去改KEEPOUT的SHAPE的属性允许布线和打孔
,要不然很多的DRC会影响视觉效果,谢谢了。





直接使用 display / waive DRC 去隱藏起來就行了

2. 设置shape keepout

加个属性

加什么属性哈。

怎么操作

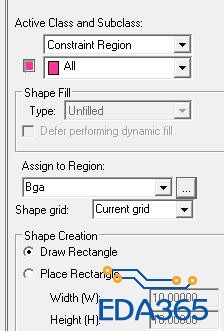

加区域设置不同的间距.


改属性,里面下面有个VIA_ALLOW  和ROUTES_ALLOW  勾去就行,你试试

正解。

8楼正解

8楼正解

8楼正解

改属性正解

waive 掉
