allegro 16.6 中内层过孔显示问题

这是两种不同的过孔吧

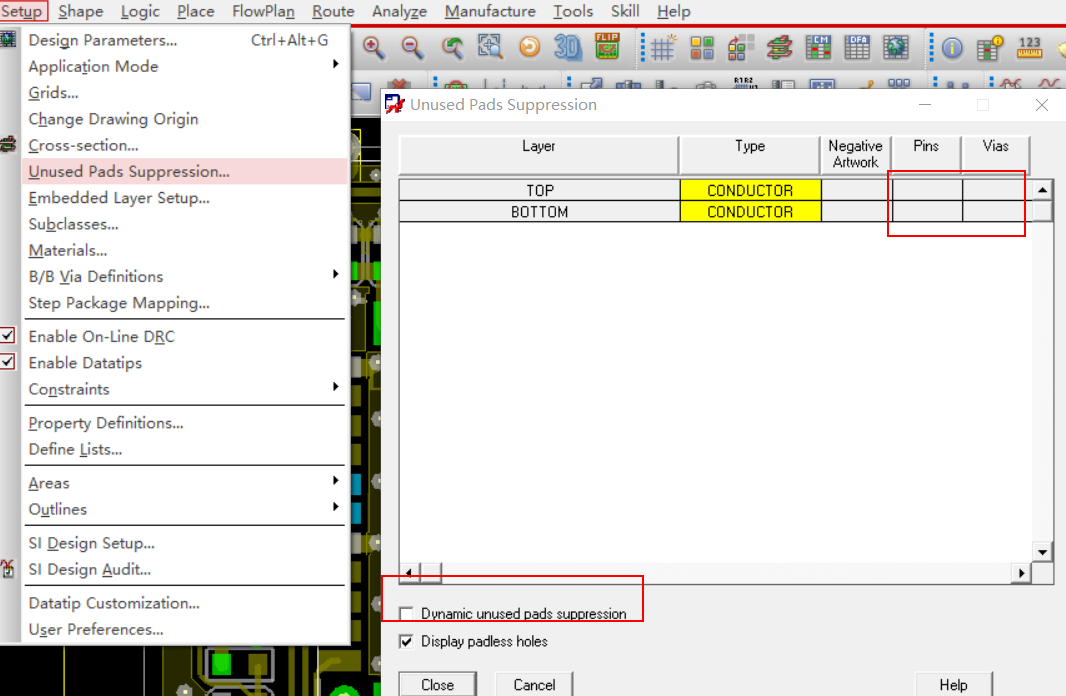

内层的无用焊盘就是要隐藏的啊。在这里设置

按照亲说的， 可以显示焊盘了。个人习惯内层焊盘也显示了^_^
多谢

学习

但是实际板厂也会把内存焊盘做出来的，这样设置的话。

不会， gerber out时可以选择不生成这些焊盘。

一般负片会去除，正片还是有焊盘的。

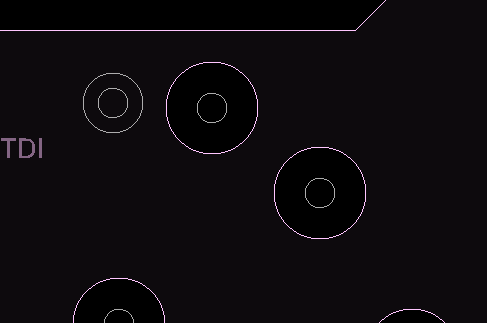

问下，怎么把通孔设置中间空的效果啊，如图所示。

这个内部焊盘实际是存在，，只是显示与隐藏，走线空间好像没有加大。能加大空间?

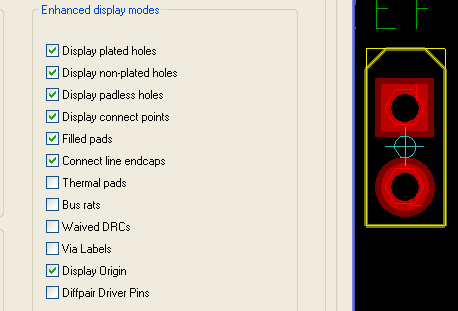

你这个应该是一个焊盘哈， 你试试setup-design parameter-display-filled pads勾选起来

这个确定不是焊盘，是一个过孔，怎么把显示效果调成这样的?

mark
