Allegro导出PDF=焊盘+丝印问题

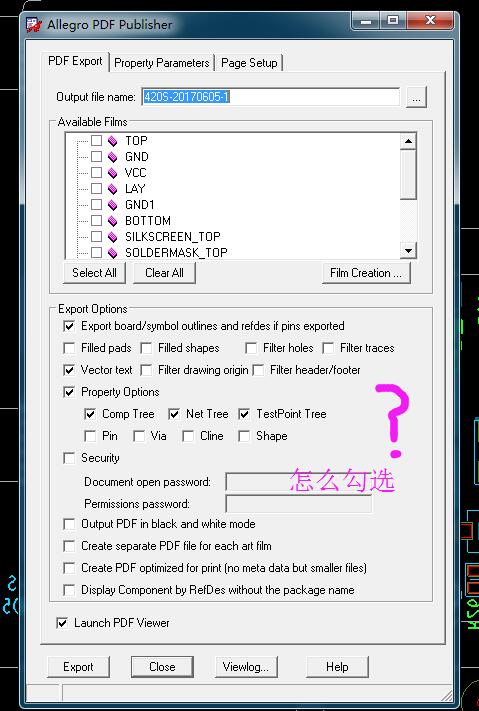

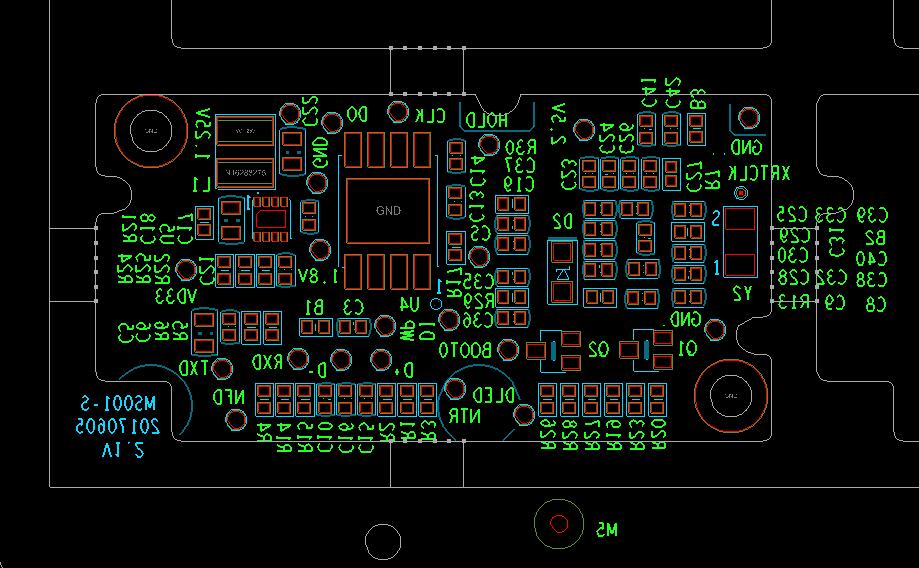

请教高手，allegro16.6怎么导出多个层面共用一个层面的PDF文件，我只会简单的每个层面导出一张PDF，比如图下想把焊盘+丝印显示在同一个层面去，不要分开.

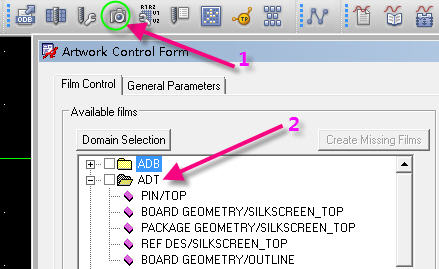

把你需要打印的层面做成ARTWORK CONTROL FORM 中的films。然后选择相应的films就可以啦。

还有我想这到这个网站怎么上传的图片呀。我怎么都不成功，本来想传个图片来着。

把你需要的显示出来，然后直接打印就OK了

用虚拟打印机打印的pdf就没有什么层面的问题了

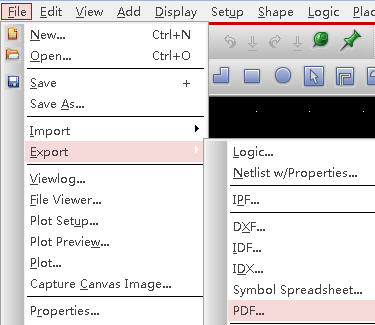

File > Plot > 打印機選PDF

把你需要打印的层面做成ARTWORK CONTROL FORM 中的films。然后选择相应的films就可以啦

如顶层底层都放在film中，打印出来还是一个，叠在一起不认得了，回复有上方有个图片，点他可以传图片

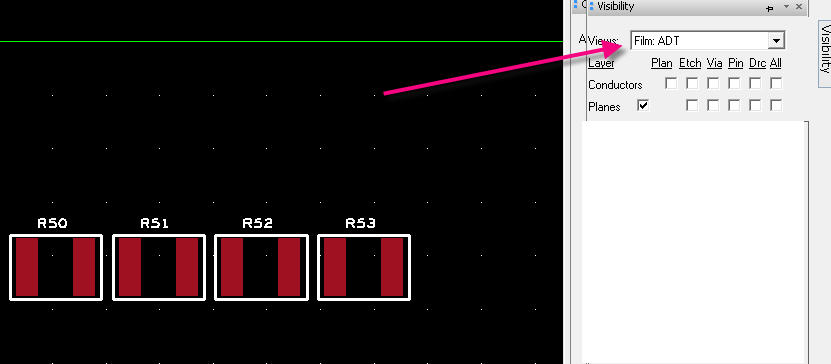

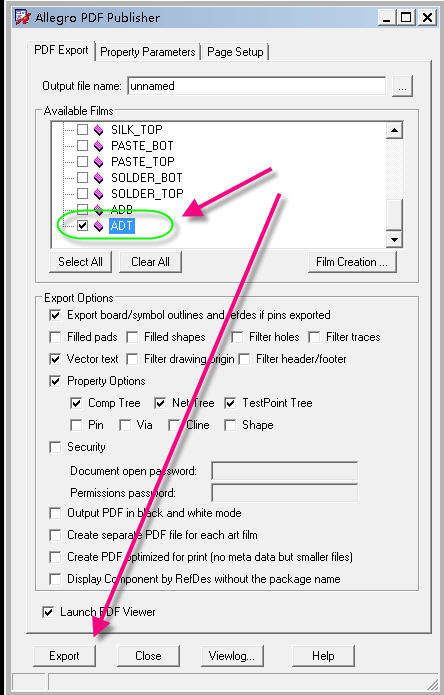

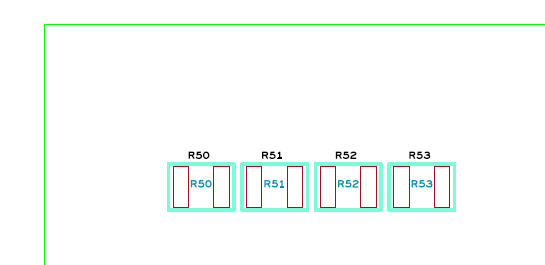

如下是图片，供小编参考哈。一共五个图片。

如下是图片，供小编参考哈。一共五个图片。

如下是图片，供小编参考哈。一共五个图片。

如下是图片，供小编参考哈。一共五个图片。

如下是图片，供小编参考哈。一共五个图片。

主要还是看你要放些什么层面在里面哦

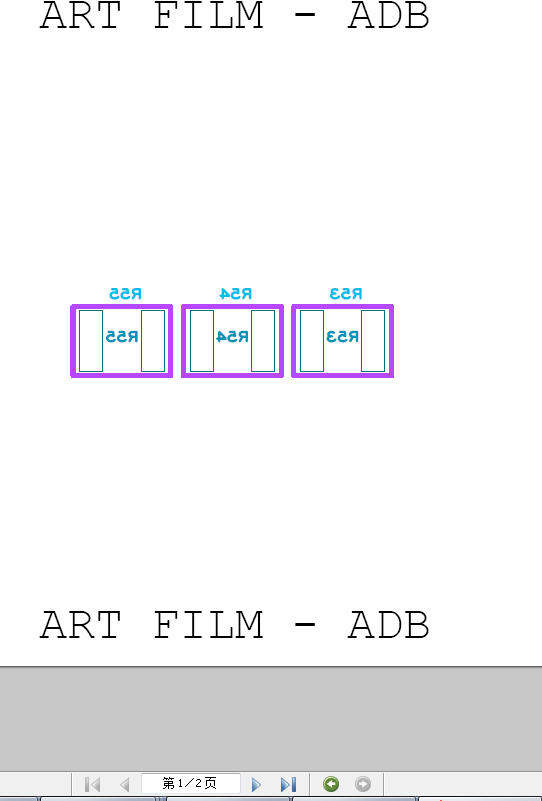

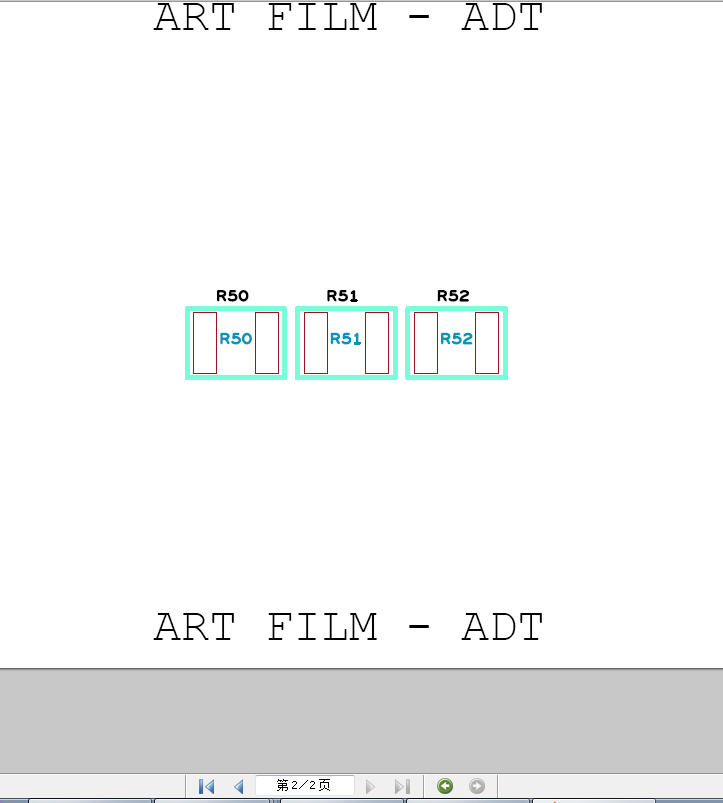

打印到一个PDF中的两页。
