求一个2片ddr T型 带端接电阻的pcb？

直接接到T点上就OK了

电阻放中间尽量靠近T点，VTT不用打孔的了，表面铺铜连就行

一些端接电阻在上，一些端接在下，两片ddr空间有限，不可能都放一面，铜皮链接的，VTT和端接连着一起，铜皮打孔，通过内层电源层将上下vtt连在一起的。

端接电阻没有层面要求呀：1.控制线长不要太长就好呀。一般500mil以内。2.拓扑正确，连接到T点使得左右对称。

学习了

vtt不需要分割电源层，表面处理就行，表层就连表层的，底层就连底层的，表层不代表都要同一面。
另外 LAYOUT 没有唯一的，建议多做些尝试

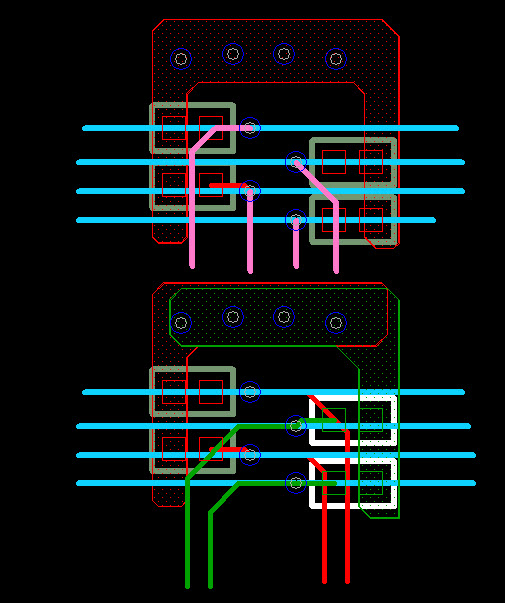

以下是两种示意，

中间打孔了

学习

学习
