高密度PCB,同一网络的via最小间距能到多少?能设为0吗?

时间:10-02 整理:3721RD 点击:

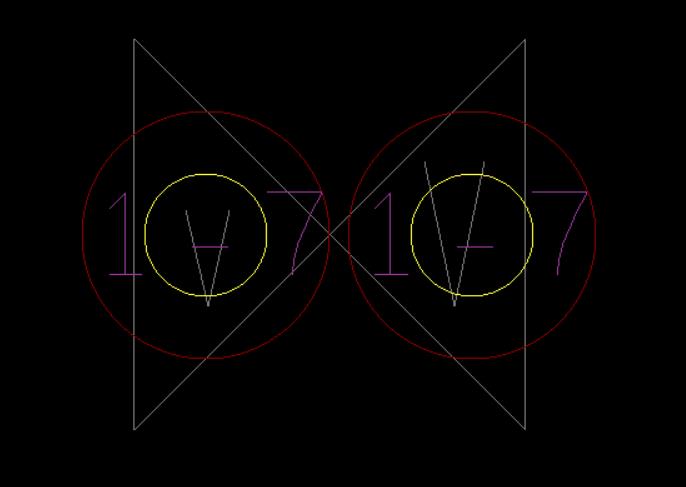

在画一个带盲埋孔的高密度PCB,同一网络的via最小间距能到多少?能设为0吗?
还有就是1-7的孔,我是用1-2的孔和2-7的孔叠起来的,这样有没有问题?求解,谢谢.


带盲埋孔的高密度PCB,同一网络的盲孔最小间距可以设为0,可以相切
1-7的孔,用1-2的孔和2-7的孔叠起来。通常1-2盲孔的孔为4mil孔径,2-7埋孔为8mil孔径,板厂2-7钻孔后与1-2,7-8压合在一起,不知有没有问题

不好意思!突然看到上面第二点回复有问题,1-2盲孔的孔为4mil孔径,2-7埋孔为8mil孔径,板厂2-7钻孔后与1-2,7-8压合在一起,有没有问题请哪位大神解答?

其实这个问题最好是问下生产厂家能不能做,理论上钻孔是可以相切的,但是实际操作会不会打塌压掉就不是很清楚了!盲孔是完全没问题的。

钻孔可以相切

学习一下,

这个问题我刚碰到过,我做的是8层HDI软硬结合板,二阶,1-2 2-3 3-6 6-7 7-8,可以相切,没事的
