ddr2跑不起来跟什么有关呢？

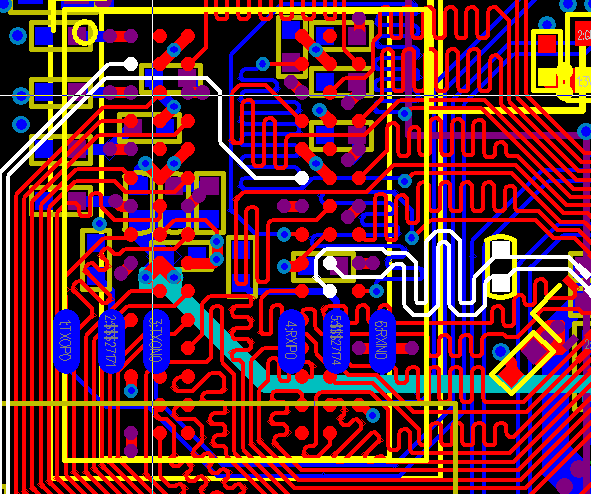

最近画了一个板子，改了两板都跑不起来，数据线比时钟长了1000MIL，不知道跟这个有没有关系，还是跟网络变压器有关，DDR2下面有个网络变压器，下面挖空的！[img]file:///C:\Users\cdt\AppData\Roaming\Tencent\Users\273291066\QQ\WinTemp\RichOle\@THF~([N@4J]WMY}%)IY(2I.png[/img]

人品。

你真行，首先布局就有问题、然后DDR走线没有等长。真是浪费钱啊。

看看我的帖子DDR怎么跑不起来呢

数据线有做等长呀，地址，时钟，命令也做了等长了呀

布局有什么问题呢，可以说说么

网络变压器不能移出DDR走线区域吗，我觉着这个有问题，一般DDR走线不要跨区域，还有一般是时钟线长吧，或者看看spc里面的具体要求

这个网络变压器移不走了，板子太拥挤了才这样了，其它板子能跑起来！这个是没办法的，问过硬件工程师，他那个网络变压器在下面是没问题的，他现在也没叫我改，我只想知道为什么跑不起来而已！时钟线要比数据线长吗?就是那个CLK时钟线

理论上是时钟线最长，你最好看看芯片资料，里面应该有这方面的要求的。

好的

信号质量严重不好，

能不能把整个板子贴出来看下?

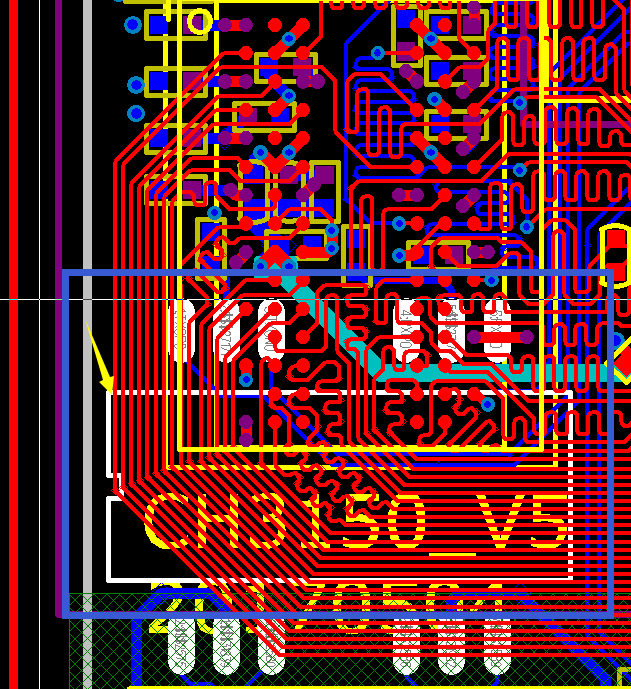

网络变压器下面挖空了那你这块怎么控制阻抗呢?
（貌似你底下走了这么多线不叫挖空了吧?挖空不了）

板子就这么大，那个是固定位置这样放的

不知道你等长是怎么做的? 看图示外面那两线相差很大啊，靠板边绕个大圈倒数第二根最长的是DQS吧?
