一个project原理图，可以在一个.brd文件画2块电路板吗（一个大板一个小板）？

请教请教下， 一个project原理图，可以一次画2块电路板吗（2块PCB加起来就是全部的原理图内容）?
一个是大板，一个是小的扣板（扣在大板上）。
具体怎么做啊?是直接一个.brd文件 用outline画2个PCB，然后这2个PCB的层叠要一样?

是的.

是挂，没藏试过

是的，一个原理图，一个.BRD文件，两个outline ，实际制版的话，就是两个PCB。他们的叠层阻抗是一致的。

可以的啊，画几个都行，你就当做布局时候做的一个个功能模块那样理解就行了，分开就是一个个小板了

怎样实现都行 灵活一点

多谢答复

这样做，光绘和钻孔出一个文件?
实际做PCB的时候， 每个PCB可以单独的制作吧。（感觉一块PCB要一个光绘和钻孔）

出一个可以的
要知道有些实际情况下，板厂是拼版生产的，要不板小的话很废料，也许会拿你的板拼版，或者和别人的同层同阻抗控制去拼了一起生产都有可能

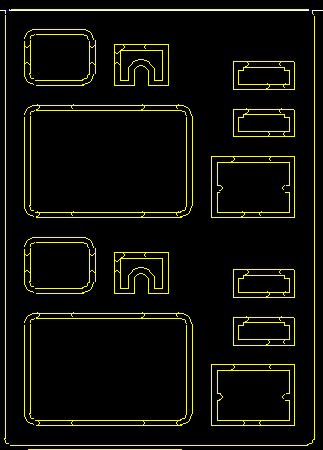

光绘文件是一个。两个板子板框可以拼在一起，制版厂家一起制作。

学习了

两个outline的话 还是按拼版收费啊，还得叠层一样

没有关系，可以放在同一个BRD文件中。比如你的大板是6层，小板是2层。你的小板中间四层没有东西就ok了，板厂会自己识别的。不放心的话在制板文件里面说明就行。

这样做没啥意义吧

每个pcb可以单独做
