PCB和原理图不关联了?高亮原理图器件,PCB不高亮,谁遇到过?

时间:10-02 整理:3721RD 点击:
导入网表之后,PCB和原理图不关联了,去选中原理图,PCB器件也不高亮?有谁遇到过 如何解决的呢?

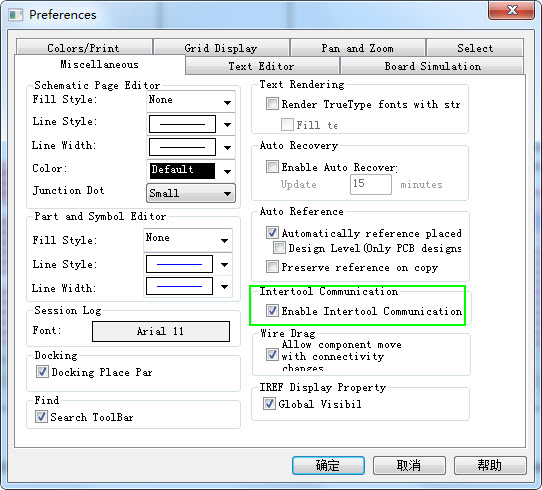

是不是原理图设置问题,看一下

原理图哪项设置呢?

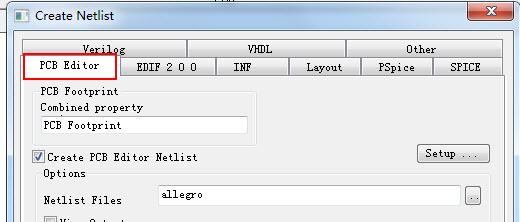

要导第一方网表的

导的是一方网表  logic那个,可是还是无法实现 联动高亮

我这样导是可以的啊






楼上正解

重新走一遍导网表的流程,从原理图导出到brd

是PCB不能关联到原理图的吧?是不是你的原理图的文件名或者路径上有空格之类的、?

先确认下公司是否对文件加密,有的加密系统就用不了关联。

试了 和图片方法一致 还是不关联~

原理图和pcB要在同一目录下,且文件名不能为中文

其实把所有原理图 保持位号不变 copy一次  再出网表   就可以关联了      复用以前部分原理图导致的软件无法定位部分芯片位置
