求助：allegro字符大小设置多少做板出来比较合适

跟板厂的加工精度有关。同样的字符，不同厂家做的效果很不一样

工厂说最小4mil这种情况下设置多少一般

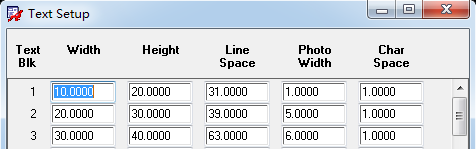

我自己常用的字符规范，给你参考下。2号和3号做出来都清晰可见，看空间而定，如果板子有空间摆放丝印当然3号大一点印出来更清晰些，如果板子密度大就用2号字体。1号字体用于装配图！

谢谢啦

学习

FYI

仅供参考

用4楼的2号字体差不多了

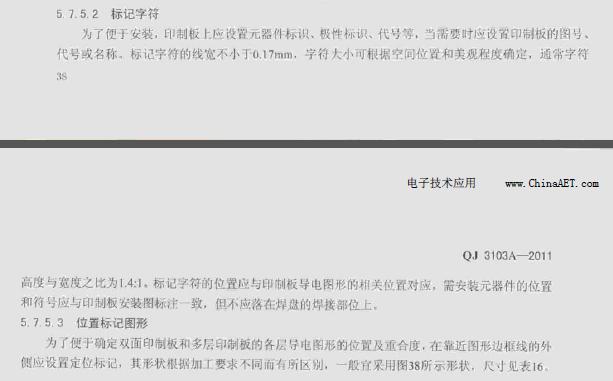

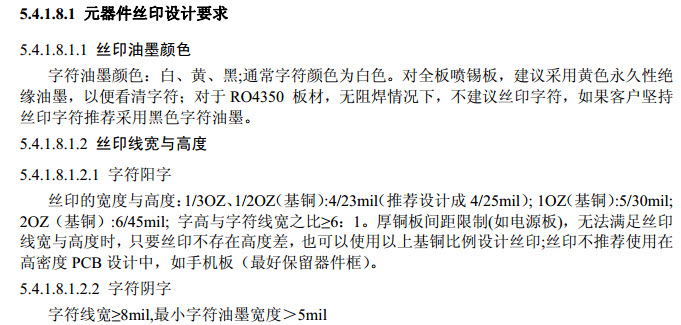

标准不一，附图参考

谁有设计标准上传一下

感觉没什么标准的，你可以设置大也可以的啊，主要是看的清楚，符合工艺最低要求就行了吧
