请教一个关于封装中定位孔制作的小问题

时间:10-02 整理:3721RD 点击:

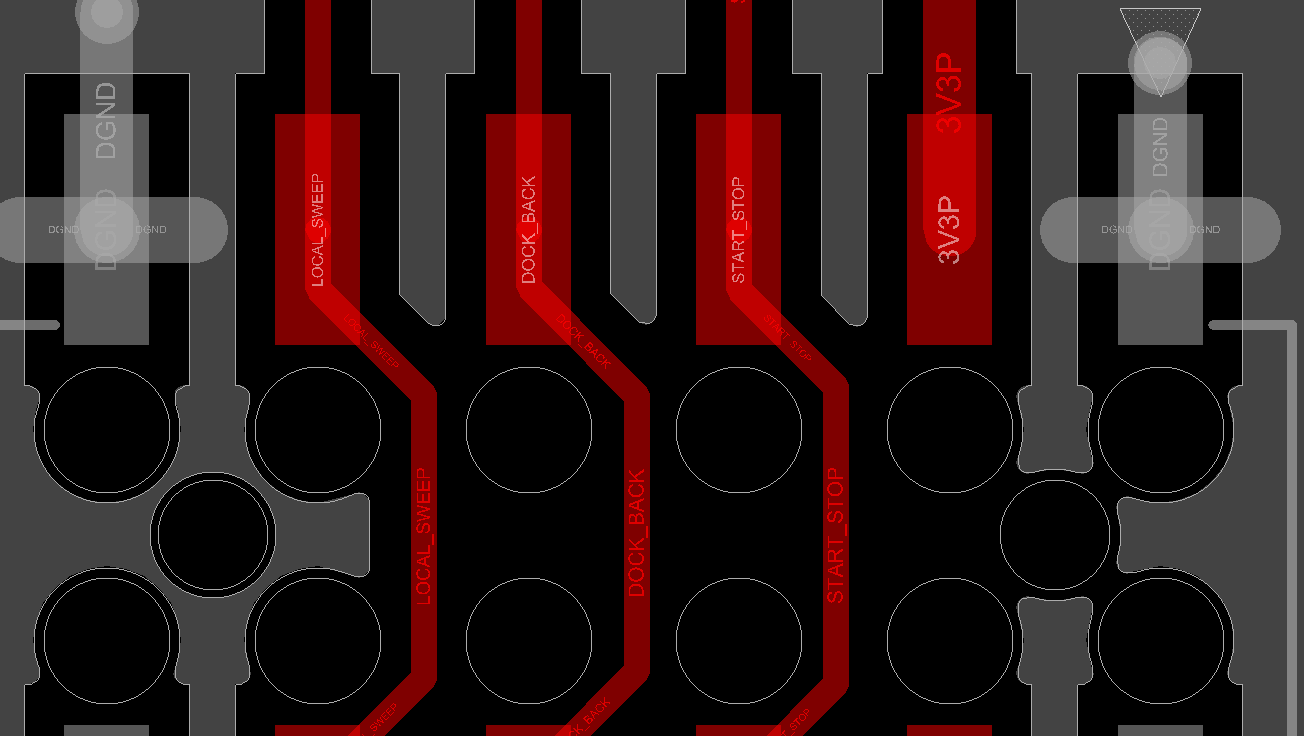

请教一个关于封装中的定位孔制作问题,定位孔是非金属化的孔,之前一直用outline制作,缺点drill描述文件里面出不来,每次板厂提出问题,如果用制作pad则原理图封装中需要多做管脚,大家有没有好的解决方法呢?


不用改原理图的啊,有连接的需要一致,其他的器件封装定义机械孔啊

你要是不想动,最简单的就直接手动放一个非金属化孔进来,放在OUTLINE的孔中心,就有DRILL信息了
另外感觉你的图中间两个才是定位用的吧?,其他的是否为了穿线焊线用的?感觉你的铜到孔间距设置小了

不用加原理图,制作封装的时候把PIN脚的号去掉,就是放置无PIN脚的焊盘。

做一个非金属化孔放上去,

画板框要注意禁布区,最好是放非金属化孔
