放置零件時 只有零件找不到

放置零件時 只有零件找不到，package跟pad檔案都建立了還是找不到，請教大師求解
E-   because WARNING(SPMHUT-127): Could not find padstack SMD_R1P4X2P6_YFF31PC.
    due to ERROR(SPMHDB-274): Unable to load flash symbol YFF31PC (Check PSMPATH setting for this symbol).
Command >

  SMD_R1P4X2P6_YFF31PC这个焊盘缺少flash symbol YFF31PC 的文件，

不太懂， 請問怎麼解決呢

找到你那个flash symbol YFF31PC.dra文件，打开生成.ssm，就可以了。

我點開了  請問如何生成SSM 可否提供操作步驟

file-create symbol

還是一樣

指定这个SMD_R1P4X2P6_YFF31PC路径

我查看檔案資瞭夾裡面有此檔案，但是還是無法讀取到這個焊點，請問如何指定該路徑，勞煩提供操作步驟，謝謝

你这个没有FLASH
焊盘找不到
需要在库路径里面修改

不好意思，剛學orcad，可否提供操作步驟

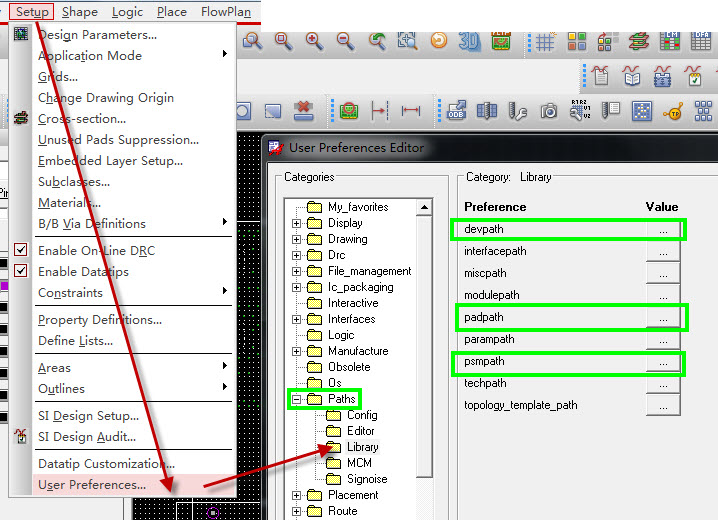

一般设置这3个路径就可以了
