PCB螺丝孔加8个过孔（过孔填锡）的作用是什么？

经常看到PCB板上固定螺孔上加8个过孔（过孔填锡），有工程师解说是为了增加接触面积，个人不认同，镀锡后表面不平整，接触面积反而会减小，不知道到底是有什么作用，请各位高手解说，另外在Allegro中如何实现，试了一下DRC老是报错，非常感谢！

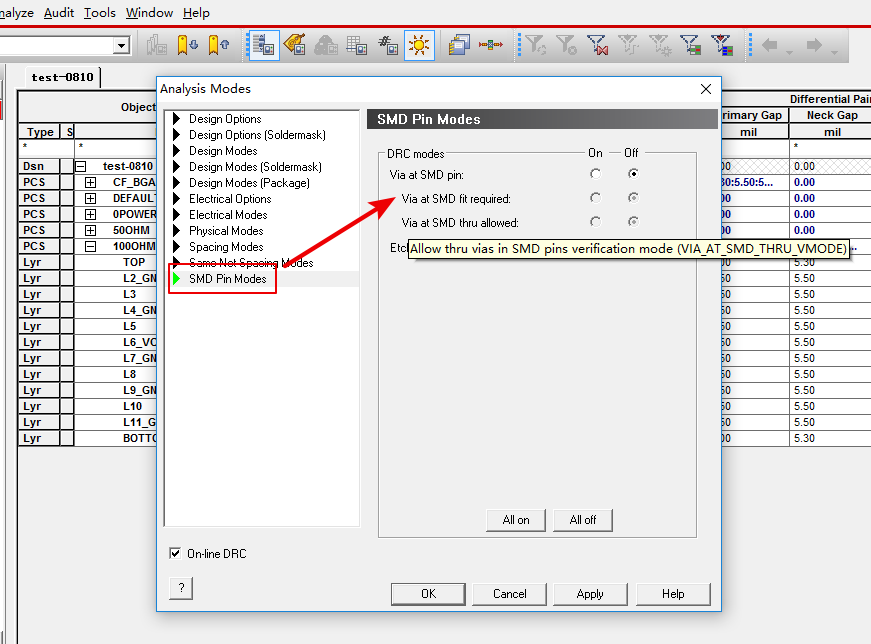

DRC报错 多半是报的 过孔在焊盘上 看看下图是不是能帮到你

感谢分享！

同问，好奇

外接地呗

这个议题很好啊
貌似这个叫星月孔，可以增加表底层铜皮的拉力，避免铜皮脱落并加强表底层连接。

VIA 就是和内层的GND连接到一起； 但是为什么要镀锡?

您好，我描述错误了，是过孔里面填了锡

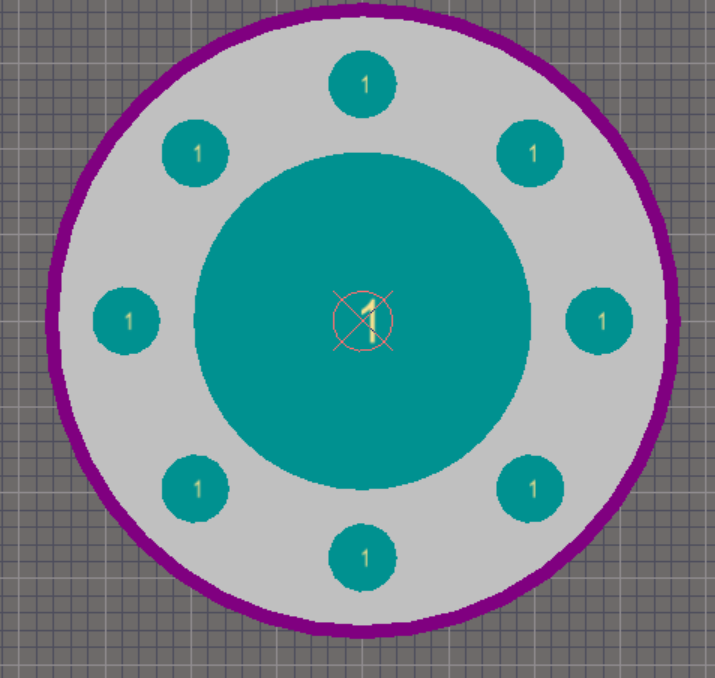

先描述下此種螺絲孔:
中心孔NPTH 常用SIZE直徑 4mm,
周圍8個pth via導地, 半塞孔,
top/bot銅圈8-10mm,
防焊層top開窗,bot蓋綠漆,
因為中心孔是NPTH所以需要8個VIA接地,
**內層切勿包覆電源,實例有見過螺絲鎖太緊,造成內外層短路燒黑.
請參考

同問

谢谢分享

谢谢分享

谢谢分享

新月螺丝孔
