关于晶振布线的两个问题
时间：10-02
整理：3721RD
点击：
（1）晶振布线到底是先过电容好，还是直接接到MCU的时钟线好?如下两个图，哪个好?为什么?

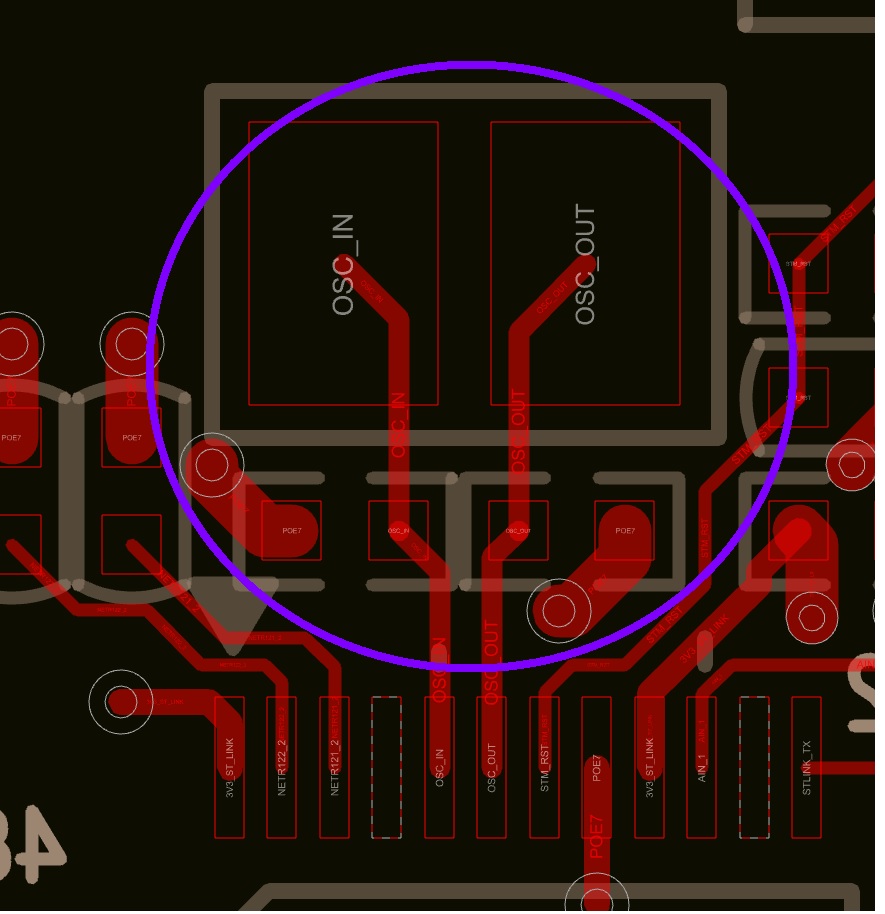

图一：

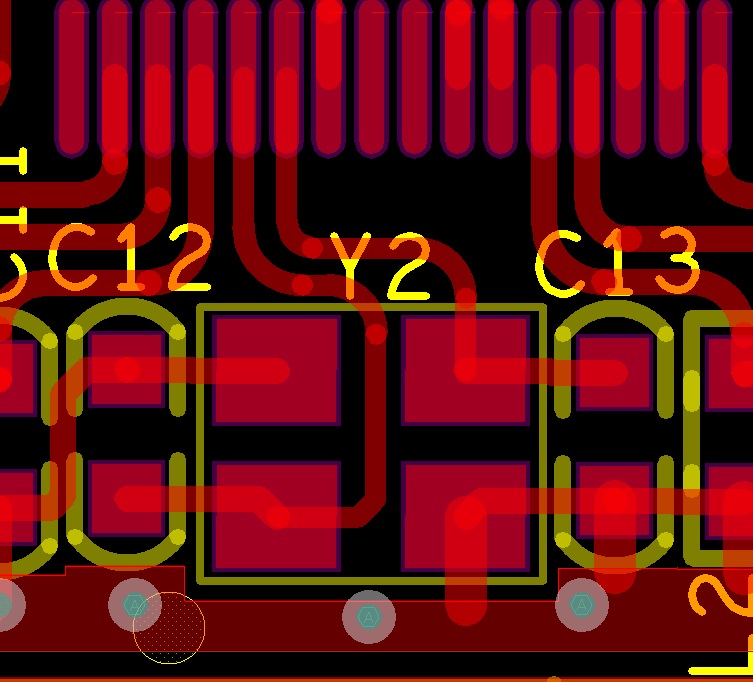

图二：
(2) 下面两图布线那个哪个好?为什么?
图一：
图二：
图一：
图二：
(2) 下面两图布线那个哪个好?为什么?
图一：
图二：
肯定是过了电容在到芯片管脚
给科普下原因呗...
都一样.
听来的观点：
看电容起什么作用，滤波就过电容。起震就不用了
先过电容，再到晶振
觉着5楼下解
5楼正解！
下载下来看看，非常感谢大师的无私！
两种方式都用过，貌似都还能用，但是习惯先过电容再晶振
导线是有寄生电容的，所以线要短，几个pF的容值就能对晶振得PPM产生很大影响
