请教Allegro规则设置

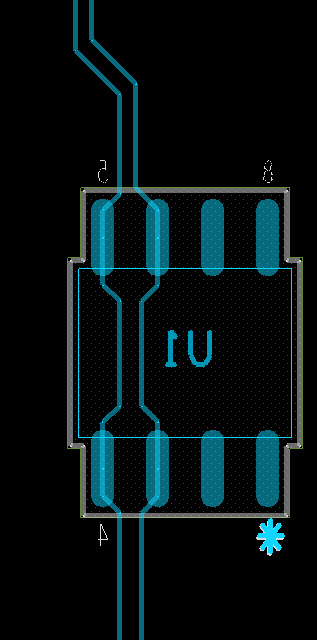

如下图一，差分信号从UA1发出，经过U1，到达RJ45_USB2连接器。U1的第4pin和第5pin是同一网络，第3pin和第6pin是同一网络，以此类推。

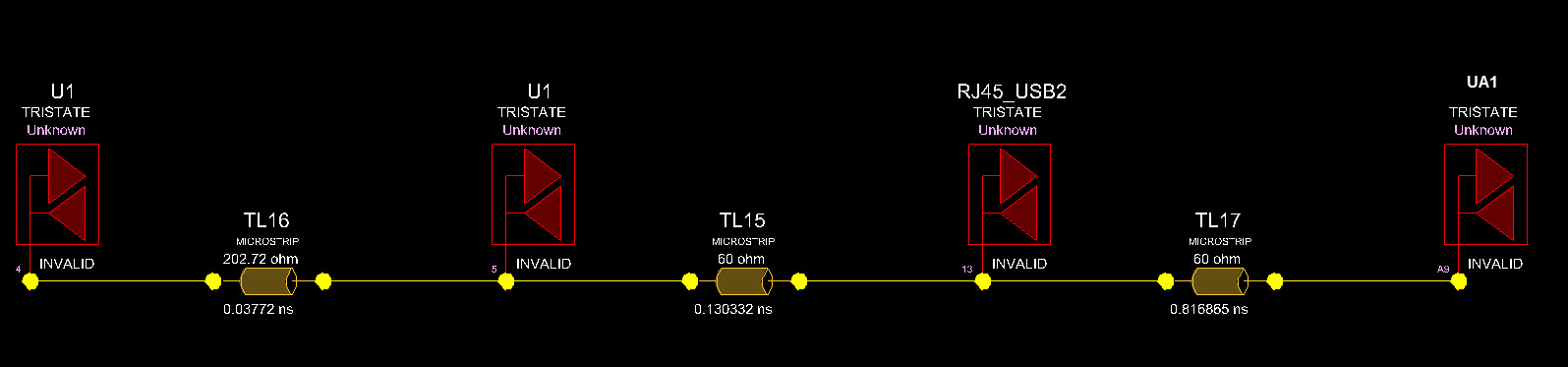

这种情况下，拓扑结构如图二所示，请问设置等长约束的时候，我怎么设置才能正确的得到UA1 -> U1 -> RJ45_USB2之间的走线长度?
多谢各位！

直接设置pinpair，UA1---RJ45_USB2，中间的可以忽略啊

修改拓扑成UA1 -> U1 -> RJ45_USB2

你好，怎么修改?给U1赋以什么样的器件模型?

这不是差分对走线么   还设置等长干嘛?

楼上在解

小编 正解！

单纯设rule的话不需要，把线断了，调一下这三个的位置，重连完事。然后再设constraint就可以了。否则会有ET DRC

支持pinpair    UA1---RJ45_USB2

可以设X-NET

应该是条条大路通罗马，都可以的

如果不用做分段等长就直接设第一个点到最后一个点，如果需要做分段等长就需要设X NET。CM的设定一旦想通了其实很简单。
