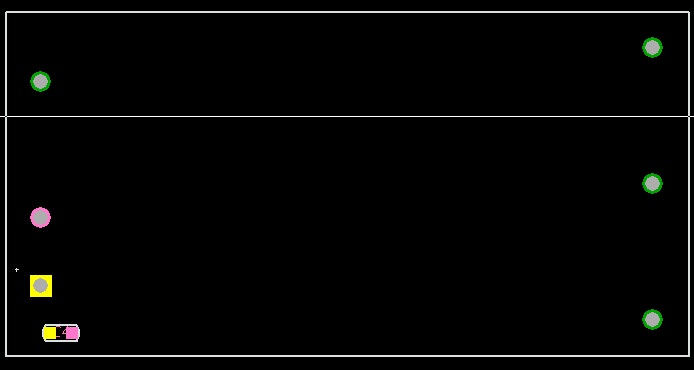

器件重叠了，DRC怎么检查？

这个有打开！?

元件重叠了会有package to place keepout spacing的报警，把2楼说的那里对应的选项打开就好了

附件

:$

有的，你把DRC打开即可

这个选项打开了，但也没看到有这个错误的信息！好像还是少了什么东西！

PACKAGE GEOMETRY/PLACE_BOUND_TOP
打开这层，器件占地面积

ls正解  drc显示打开

学校

Package to Package 打開 + Place bound 顏色打開

元器件封装要有place bound top

个人意见：PACKAGE GEOMETRY/PLACE_BOUND_TOP这个器件在安全距离内优势也会报错，检查器件重叠看SOLDMASK层是否有重叠

先检查place bound，过近之后再看器件的本体是否冲突

drc也要打开，还是你的两个元件都放在同一面了?如果一个top一个bottom就不会有DRC了
