飞线显示问题

时间:10-02 整理:3721RD 点击:

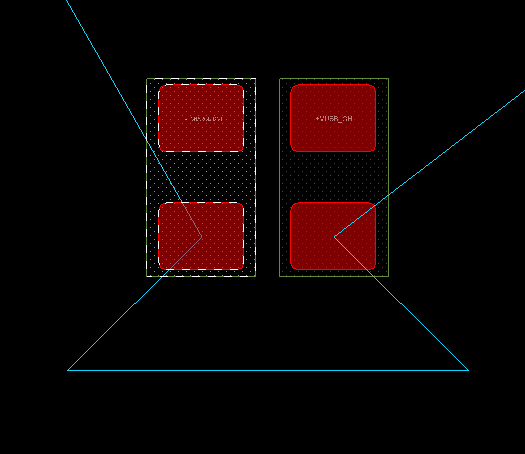

如图中飞线,当一条飞线的两个焊盘在同一个水平或者竖直方向时,飞线会显示一个类似三角形的状态,怎样关闭开起这种显示方式?


图片最下面那个


求答案

求答案

只是关闭开启数线的地方就在Display的最后几项里。

display里面最后几项是关于飞线的打开关闭功能的。我是想问的这种飞线显示的方法。貌似你说的不是这个吧?

原来你说的这个display哦,这个的确能打开关闭,那调整这个显示的大小呢?就是这个三角形的大小的在哪儿呢?先谢了哦!

原来你说的这个display哦,这个的确能打开关闭,那调整这个显示的大小呢?就是这个三角形的大小的在哪儿呢?先谢了哦!

人家已经告诉你了,选直线。
其实折线是个好模式,等于告诉你绝对平行对齐。
布局的时候建议还是折线。

我也觉得折线显示蛮好的,清楚明了。

折线  没什么不好

我也觉得折线好,但是个头太大了,看不清楚了,我想知道怎么调整大小!已经解决了!

怎么调小的?

就在打开关闭同一页,有个connect pint size  就是调这个大小的!

哦哦 谢谢
