怎么修改差分对的出线方式?

时间:10-02 整理:3721RD 点击:

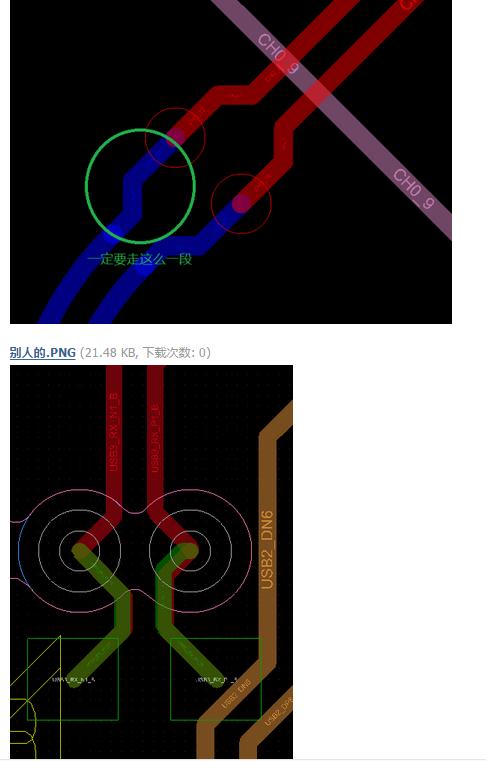

我记得user prefrence里面可以修改 但找不到地方了 还请帮助 谢谢!


搞定 O(∩_∩)O谢谢


手动调整的吧

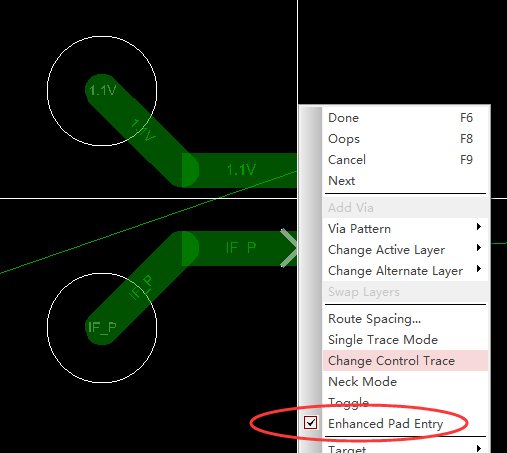

右键,然后希望解决了你的难言之隐
顺便示范的,不用纠结我的网络


我记得可以设置  但是找不到在哪了

不行的

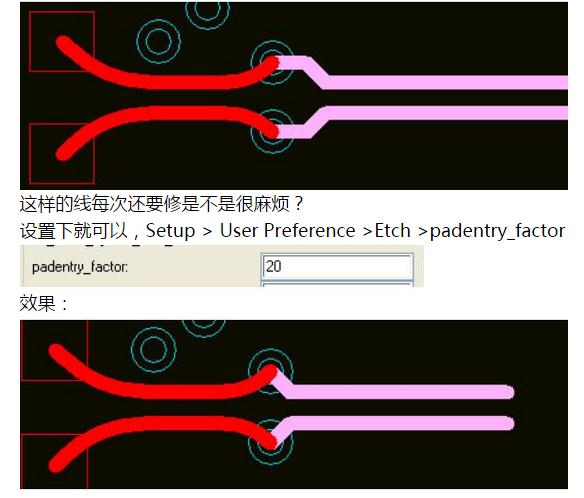

user prefrence里面有一个ROUTE,然后connect里面有个padentry_factor 修改为20就行了。

好用

以前一直是手动处理的

:):):):)

学习了

我設置了還是不行啊

还是找不到你说的那个选择项目

進去User Preferences Editor / 左下角有個 Search for Preference : 在這裡輸入padentry / Serch
這樣肯定能找到

在下一页 或者search
