自己总结的PCB设计基本流程
时间：10-02
整理：3721RD
点击：

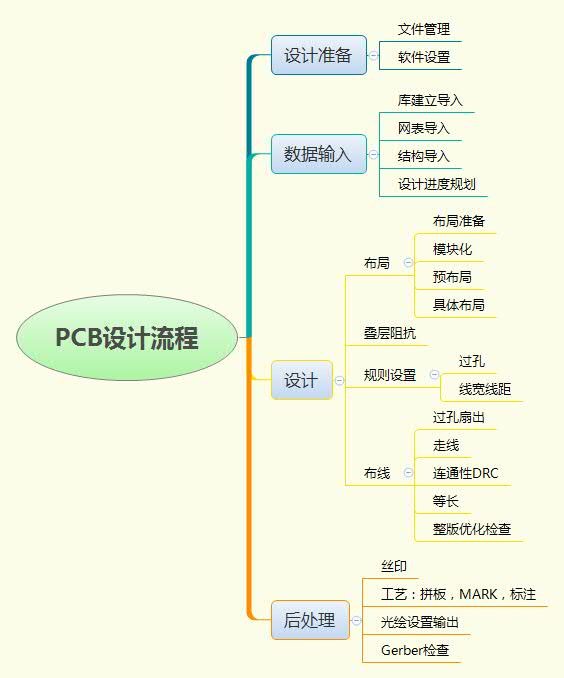

自己总结的PCB设计基本流程 ，请各位高手指点。一直以为做什么事之前都应该先搞清楚整体的脉络，也就是思路，条理要清晰。然后再去学习详细的细节，这样可以更快速更好的学习
顶一个。
可以再详细的，如1.layout前让硬件工程师需提供的layout guide 封装设计资料 规则设计资料 阻抗叠层设计文件 大大方便你们进度 2、布局布线评审的记录相关，方便后期总结与检查 3、gerber检查最好让硬件工程师也一起看下 更保险

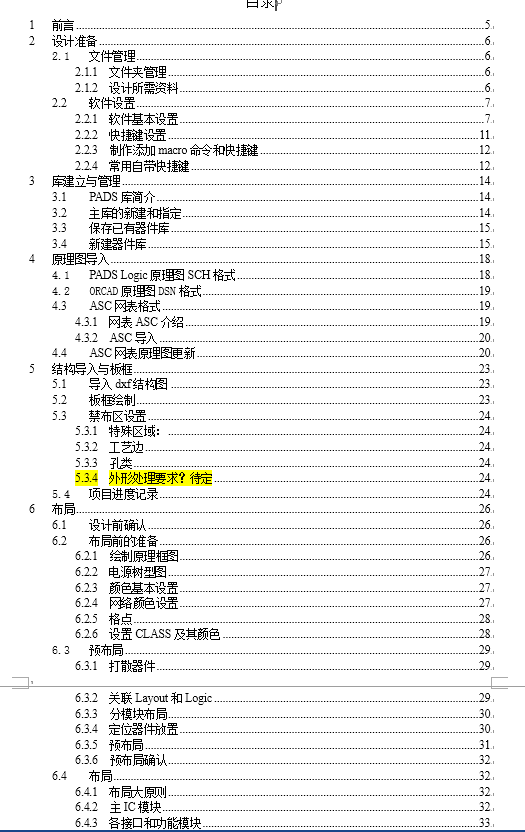

说得对。详细的我有写在教程里。就是很想知道大家一般的设计流程有没有不同的。
再加个PCB投板文件要求说明和工程回复 基本就和我们一样了 我们还是很规范的
- 谢啦
不错，做得挺规范的。
学习了
赞一个
学习了，点赞
厉害
看看
一楼的框图是用什么软件画的呀?写好了放一份上来学习啊
Xmind
不错
