设置铜皮与过孔距离问题

时间:10-02 整理:3721RD 点击:
在set up中,是按照每一层统一设置铜皮与过孔的距离的,能不能在同一层中按照不同的铜皮来设置不同的shape to via的距离呢?

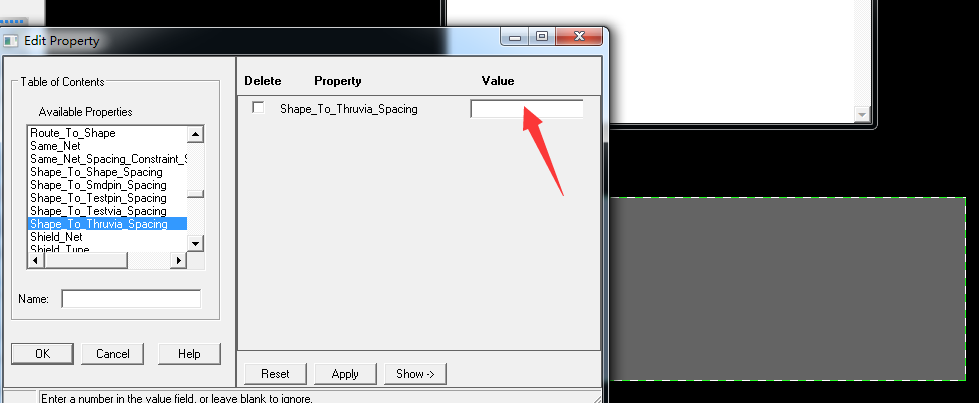

属性里面,什么都能设置!你想给任何一个对象设置任何一种属性都可以!


本来就可以分层的

一般情况下都是每一层一个间距

看看

每一块铜皮都可以单独设置的,选中想要设置的 shape,右击选择 parameters,在 Clearances 中设置。需要注意是在 DRC 还是 Thermal/anti 的基础上加 oversize value.

看看

学习

5楼的方法也行

又学了一招
