全志A20的PCB Layout

时间:10-02 整理:3721RD 点击:
对于全志A20带4颗DDR,PCB Layout的时候使用拓扑还是菊花链呢?谁知道啊、非常感谢

同求

没有DEMO吗?要去

自己看蕊片要求,

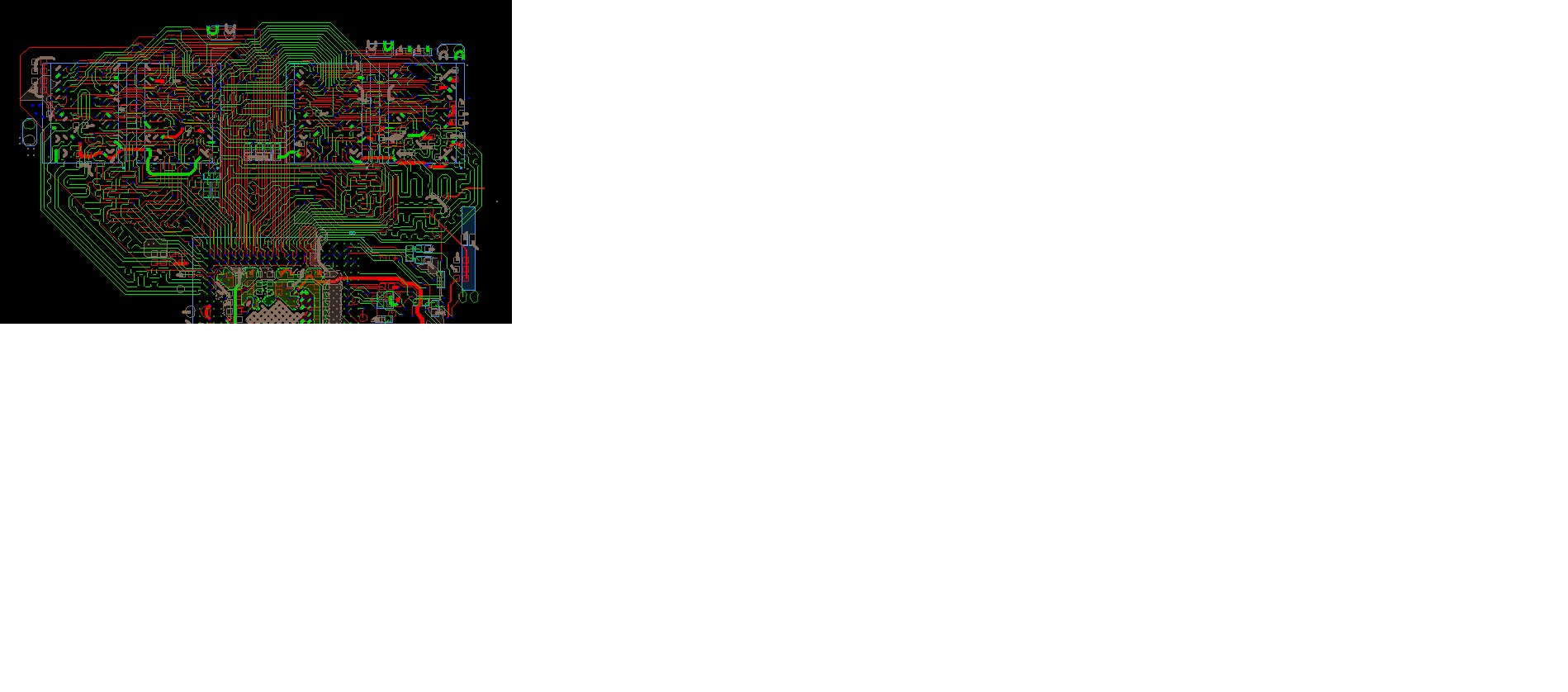

见图片.

见图片.


芯片规格书都有要求!

你是说参考板吗?没有呢

芯片规格书上只是写了芯片的功能及各管脚的信号等内容,但没有说明LAYOUT的时候4颗DDR如何的走,菊花链或者什么的啊

只能看到布局,看不出layout啊

芯片规格书上只是写了芯片的功能及各管脚的信号等内容,但没有说明LAYOUT的时候4颗DDR如何的走,菊花链或者什么的啊

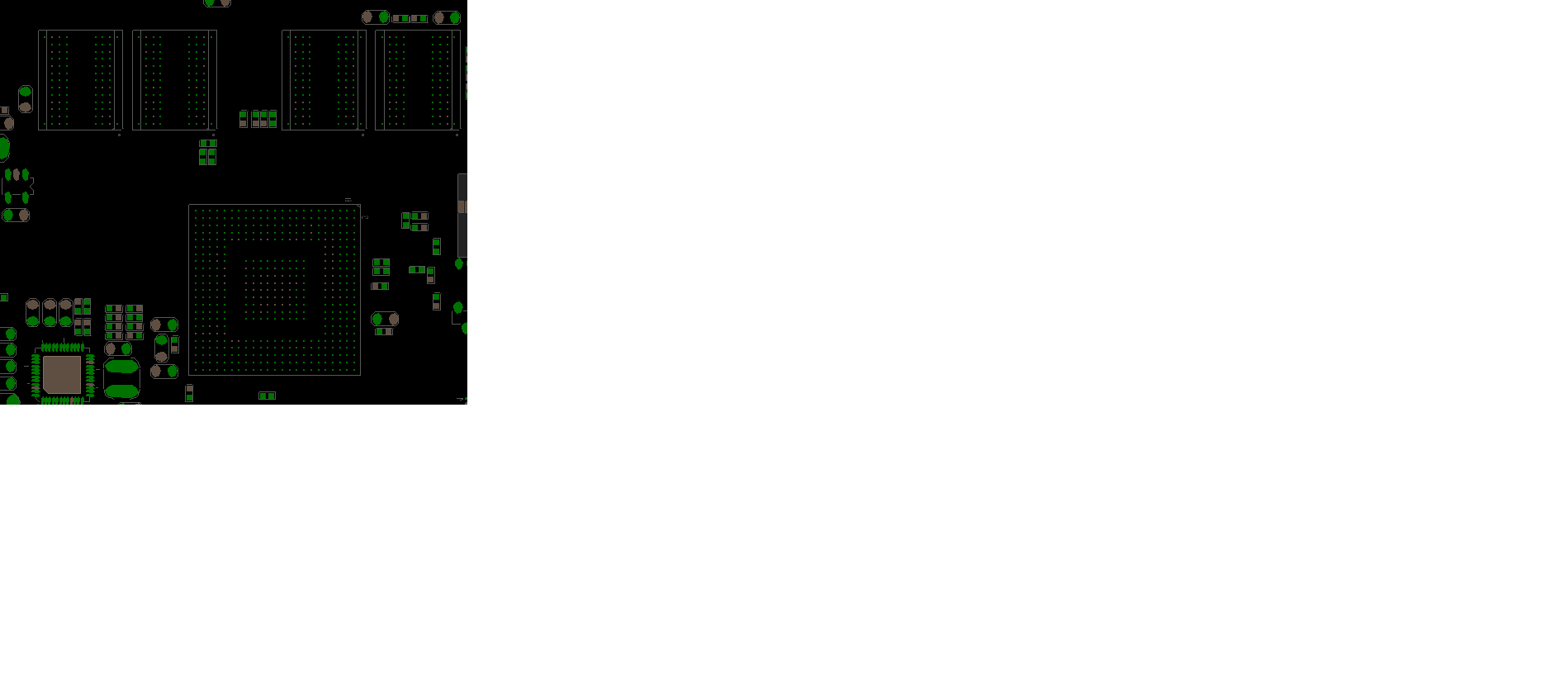

布件见图片,


这是菊花链的模式吗

4颗DDR的通常正反面各两颗的,拓扑是星型+星型,有公版的就参考下公版吧,那样保险
