要開始layout 但是零件帶不進來

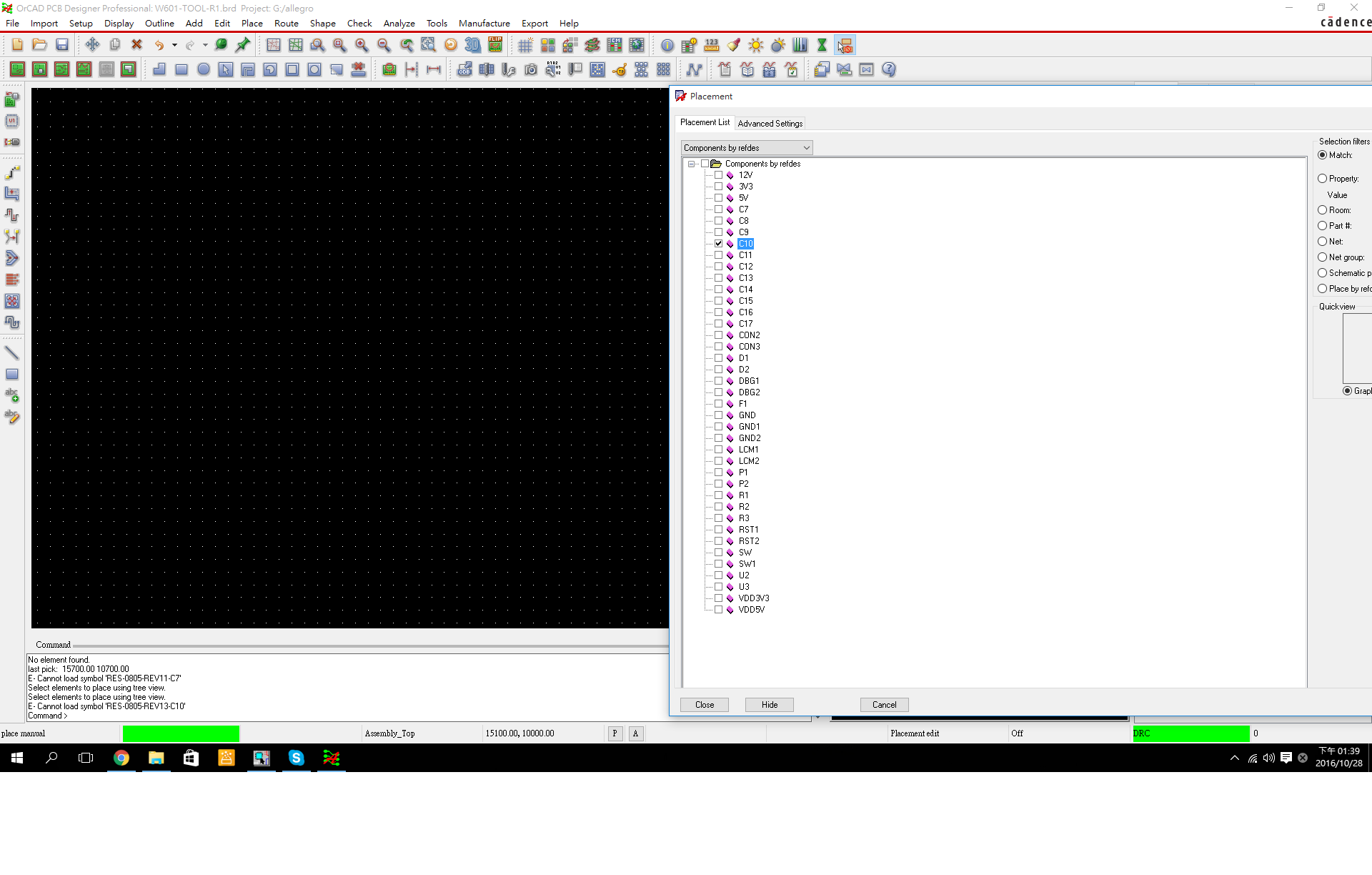

如圖所示 左下角顯示Select elements to place using tree view.E- Cannot load symbol 'RES-0805-REV13-C10'
Command >

零件沒辦法拉到圖框裡面

网表导入正常，没画板框，器件是无法放下的

没有这个RES-0805-REV13-C10封装,或者这个封装的焊盘没有

請問如何檢查 怎麼檢查

看來我全部的零件都顯示 no preview  全部都不能用  不知道哪裡出了錯  請問怎麼檢查路徑或是其他東西

元件库的路径是不是有问题

假設你是使用舊轉法, dra psm txt 都必須存在於你指定的path,
txt最好是在建footprint時一併產生, 內容描述dra name才有一致性.
提供你參考

txt 也是必须的?

路径中缺少该封装。应该

palce quick place，然后右下角看详细报错

PCB封装或者是焊盘没有吧。

没有板边框outline

来灌水

看图好像是没有画板框导致的

可能没有板框、没有封装、没有焊盘、路劲不对等等
