Allegro导出的emn,emp问题
时间：10-02
整理：3721RD
点击：
allegro 16.3 导出的emn,emp文件，机构工程师导入proe之后，零件高度方向长反了，但是个别零件是正确的，请问大家是哪里可以设置?
我觉得你可以检查下封装，看里面的焊盘所在层是不是和placebound的层不一致。
这是你symbol里的高度没有设置吧，重新设置下看看。
应该不是长反了吧，是因为没有设置高度，所以采用默认高度，显示在top面了?
对，是采用的默认高度，但是方向应该是向TOP方向才对，现在的问题的方向是反的，设置高度试了方向也还是反

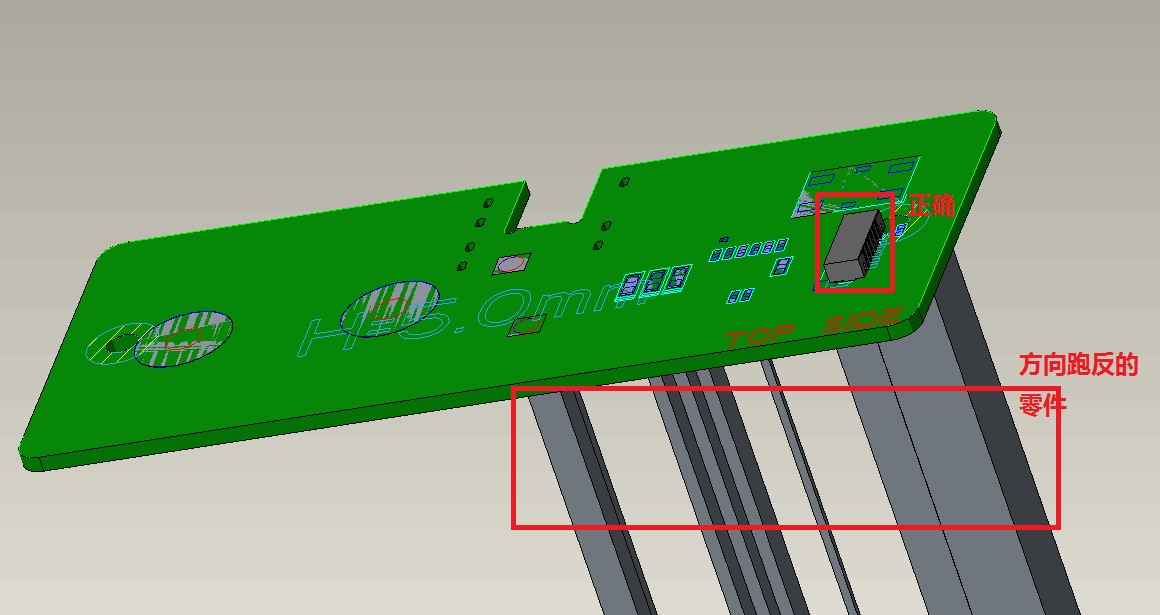

我也遇到过这样的问题。在出EMN和EMP时，有的元件位置是正确的，有的偏离了正确的位置，如下图，也请大侠帮忙一下，谢谢！
赞成！看下[size=13.3333px]placebound是不是选成bottom了
楼上正解
第一时间就是检查了placebound，确定是TOP的
