高速信号走线问题

时间:10-02 整理:3721RD 点击:

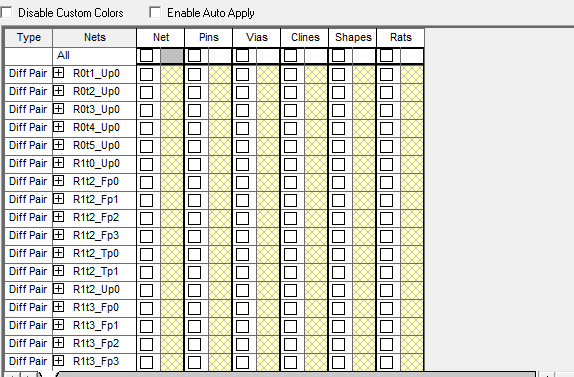

大师们!请教你们一问题,像这里的是以R1 R2 R3为组画在同层好还是以UP0 FP0  FP1  FP2 为组画在同层好了


我的习惯是,顺序如下
1,看layout guide
2,看参考设计
3,怎样好看
4,和硬件工程师沟通

尽量满足硬件工程师需求吧

收发分层走,能在内层尽量走内层。你的高速线是多少G.你问下硬件哪是收发好像命名没分清。

同组同层好像是为了满足什么阻抗要求吧

好的!谢谢

明白了!多谢

嗯!多谢

呵呵!

呵呵

多谢
