allegro drc错误求大神解决
时间：10-02
整理：3721RD
点击：

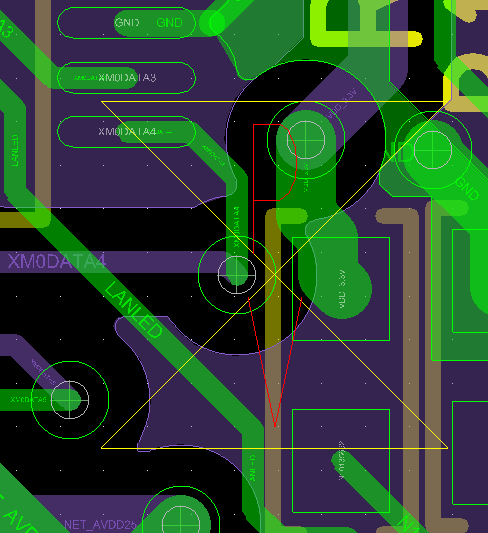

大家好，如图所示焊盘与过孔间距报错，可是我已经waved掉了这个DRC，为什么软件还显示这个DRC呢?
1.执行命令prmed里面有个waived drcs，不要勾
2. 其实过孔往左移点就好了
3.DRC不能随便waived的
你的DRC圖示三角形是上下的(Waived DRC)，一般的DRC三角形是在左右的。如你不要看到Waived DRC, 你可以到Design Parameter Editor, 取消勾選Waived DRCs即可。
恩，非常感谢。
prmed 就是3楼说的设计参数里面吧?非常感谢。
学习了
明显是盘到过孔距离太近啊
楼上说的都对，pin与via报错，via往左边移几个mill
这种错误尽量不要忽略，一般修改DRC错误时候有两种方法，一是waive掉，二是修改所设置的规则，但为了画出来的更符合工艺水平要求，还是尽量把孔挪一下，否则孔打到焊盘上会造成短路。
而且有时候在忽略DRC时候，可能不在那一层，尽量检查好每一层
恩，说的是
