IPC-7531生成allegro封装

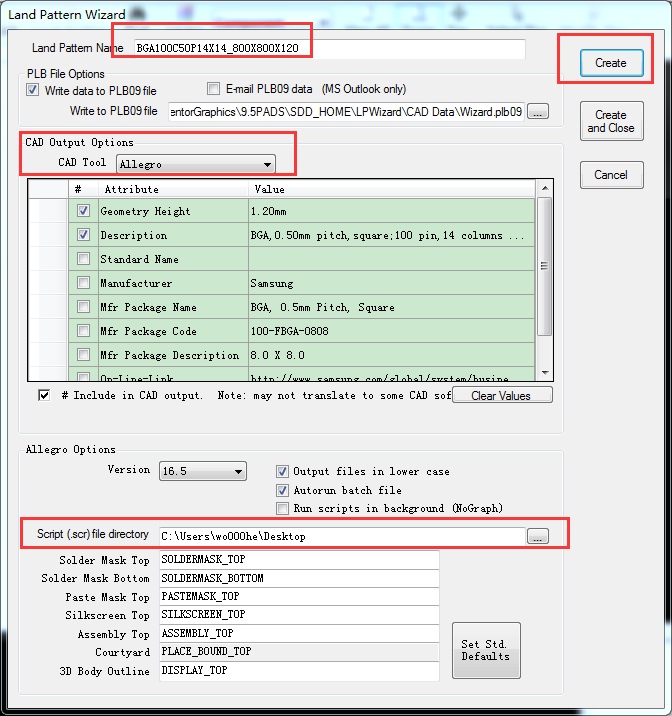

[img]file:///C:\Users\wo000he\AppData\Roaming\Tencent\Users\623395056\QQ\WinTemp\RichOle\HLMUY}$~2D[DHEL(R6WG()0.png[/img]我想请问一下，我用IPC-7531生成的封装，怎么变成allegro的封装?

右边文件夹是生成的文件，点击allegroload.bat，一闪而过，啥也看不出来
求指导~·。

Allegro软件装了吗?bat文件是可以直接编辑的，你可以用记事本打开来看看。

需要先设置好 库的路径

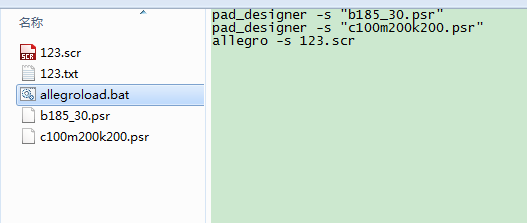

这个就是文件内容，需要怎么修改编辑么~·。

这也就是.src文件的路劲，生成文件，如附图，怎么变成.dra的封装文件?

没看懂你到底是什么意思?是想生成PADS封装还是Allegro封装?

想生成allegro的封装

把pad,psm路径设置好就这样就行了

我是把生成的所有东西拷贝到我现有的allegro库文件路劲下了

现在问题是，怎么生成allegero的封装.dra和焊盘.pad文件,还有 .psm文件。我运行了bat文件，一闪而过，没啥变化，也没生成啥，我的allegro版本是17.2

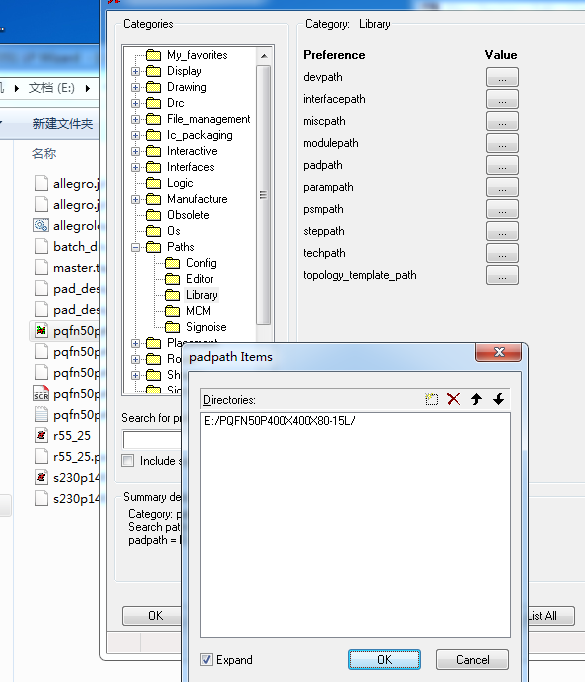

是我没说清楚还是你没有理解?是路径没设置好！你仔细看看上面的两个图。

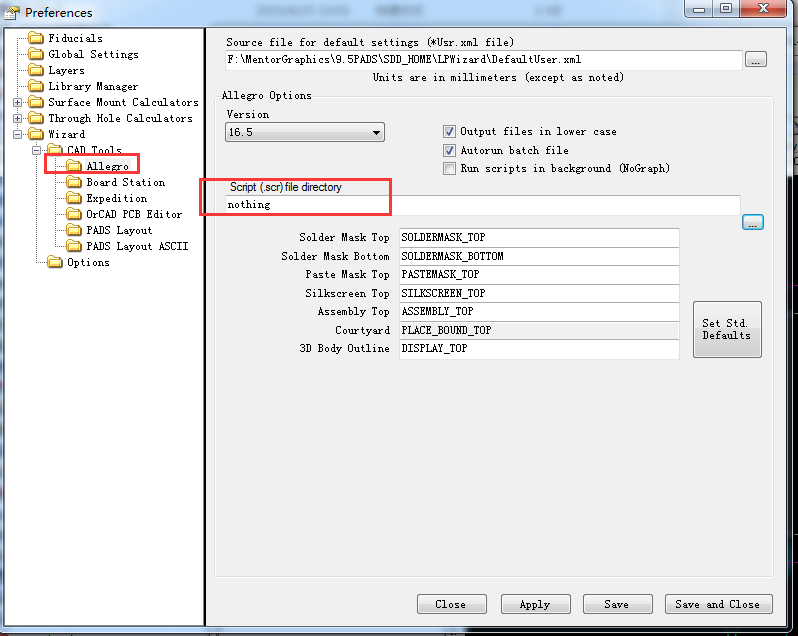

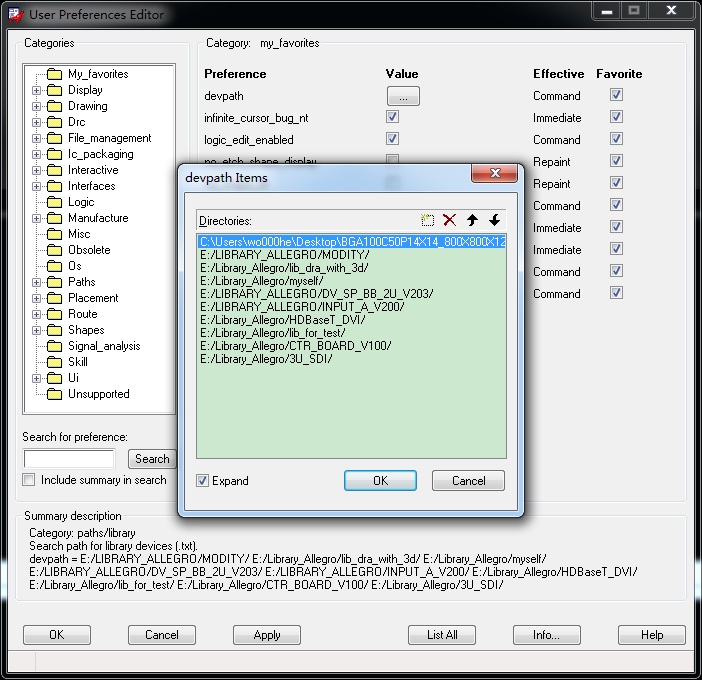

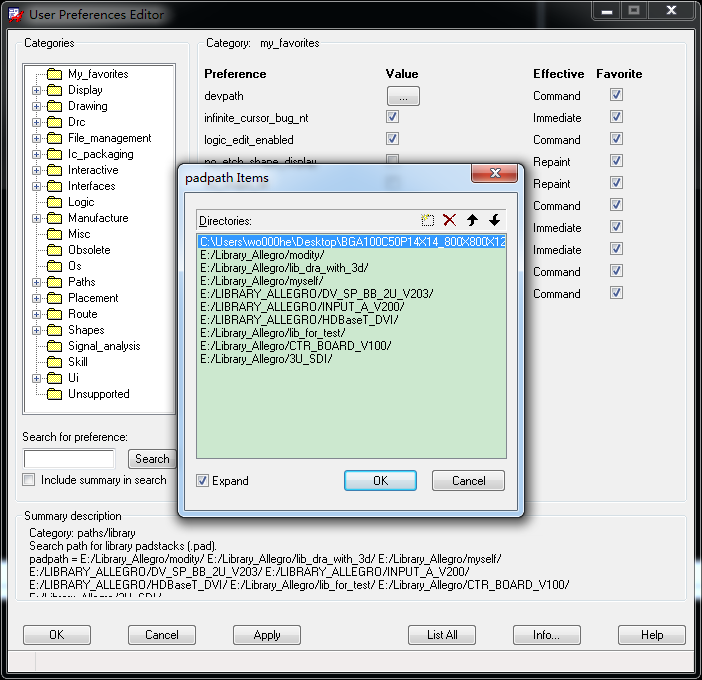

如上图，我分别指定了路劲。
然后生成

最后生成的文件如下：

然后该怎么办?

pad,psm路径设置中加多一个路径：  “.” ，也就是单纯那个英语句号点（不包括冒号与双引号），
这样设置表示同目录（自动生成的文件夹）下的文件也可以被调用；
等成功完成封装创建后再把有用的文件拷贝进你的封装库文件夹里。
