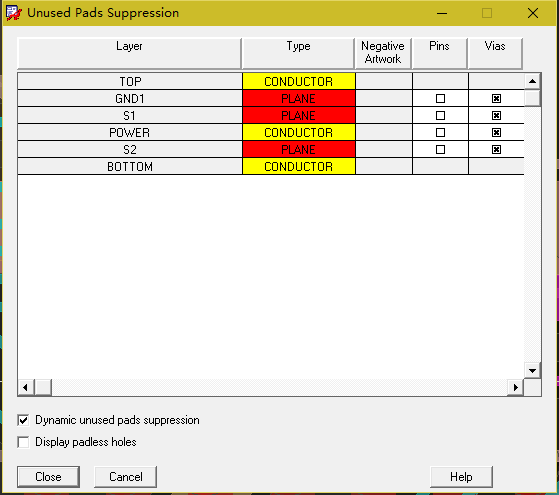

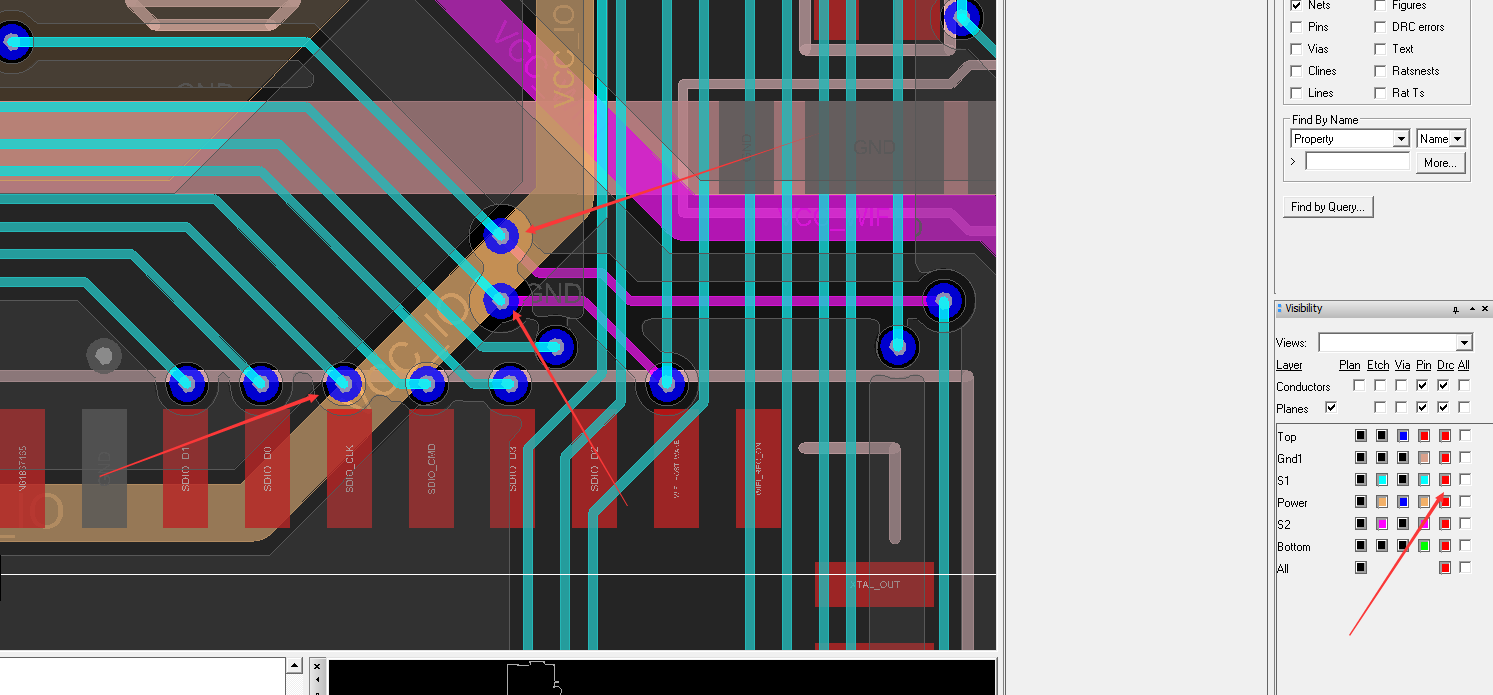

我在一个pcb设计中使用了对内层的unused pads suppression（图1），结果在内层走线上面打了不同网络的过孔，allegro没有报错（图2）请问这是为什么?
图1
图2
没理解为啥设置了图1,图2就要报错...
你想让图2报什么错?via to line?
对 因为孔在line上面 出现明显的错误。但是allegro没有报错
1. Analyze mode中Spacing 是否全部打开?
2. 把 Pad Suppression 取消之后，是否生成Error?
Analyze mode中Spacing 全部打开
这个本来就没错啊，为啥要报错?抑制不使用的焊接，意思是出光绘时，如果过孔的这层没有使用，该层的焊盘会被删掉。但是焊盘删掉，过孔本身是存在的呀（镀孔）
你的是动态铜皮，改成静态铜皮就有报错了。
