ALLEGRO 设置问题

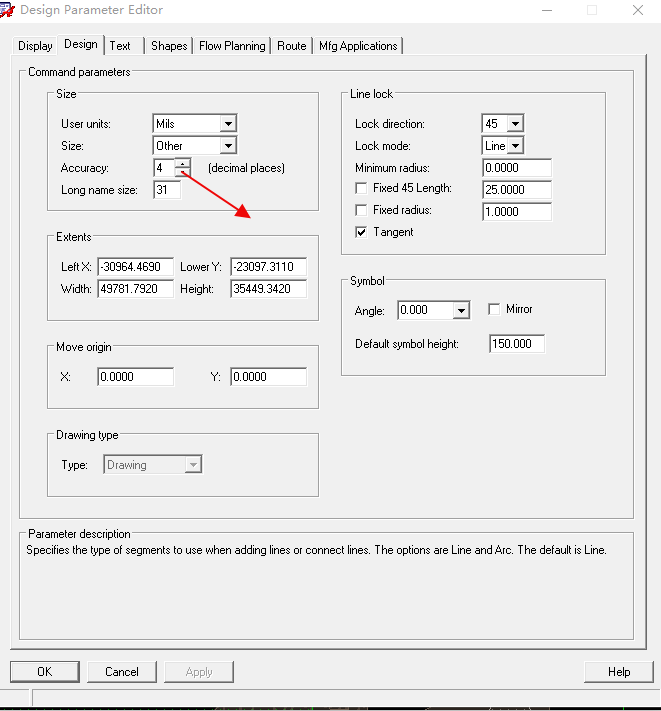

user preferences里有一项设置的,叫什么 drawing 4 mil,你找下~

这个精度有必要设置这么高吗?

3就到顶了~~~

1楼正解，allegro在单位为mil时，默认是小数点后两位，如果需要精度调整，需要勾选drawing 4 mil

毫米多用几位，mil本身就很小了，2位够了

單位別惡搞 , 你用 mil 為單位 , 小數設定有 4 位.
請問你是輸出哪種格式? Gerber 格式可支援不到這麼高的精度.
那如果硬是要出  ,  後果自負 , round-off 問題隨時會出現.
