求助符号旋转问题

时间:10-02 整理:3721RD 点击:
在HDL,把原理图符号ADD到图纸上后,如果旋转该符号,什么Value值啊,Part Number啊统统都一起旋转了,还得手动spin+move纠正过来。求助各路大触,能不能在旋转符号的时候,Value等参数值不一起旋转?拜托了谢谢谢谢!

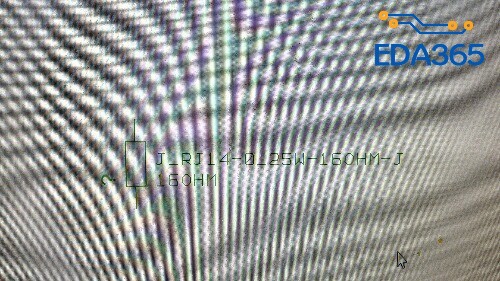

如第一张,是把符号ADD到图纸,可以看到型号、Value参数都是水平的

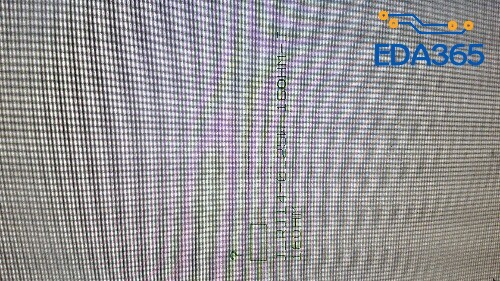

如第二张,是把符号旋转90°后,可以看到型号、Value参数都一起旋转90°了

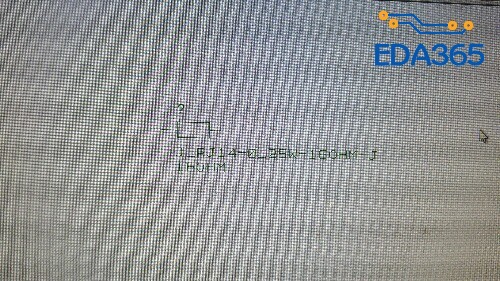

第三张是通过spin和move操作单独地把型号和Value旋转回来了。可是这样操作很麻烦,在板设计的时候很浪费时间,不知道有没有办法只旋转符号不旋转参数呢?谢谢各位大神。

第一


第二


第三


可以选择更改原理图库文件,一个package 建成两种 symbol(图一和图三), 到时候可以根据自己的需要选择切换version就可以了。对于这种res 器件,这种做法一劳永逸。

顶楼上,    一般电容电阻这些常用的可以多建几个原理图样子,想用哪个选哪个。

这个思路可以,我参考一下。谢谢!
