遇到难题,有个封装不能用于自动布线

时间:10-02 整理:3721RD 点击:

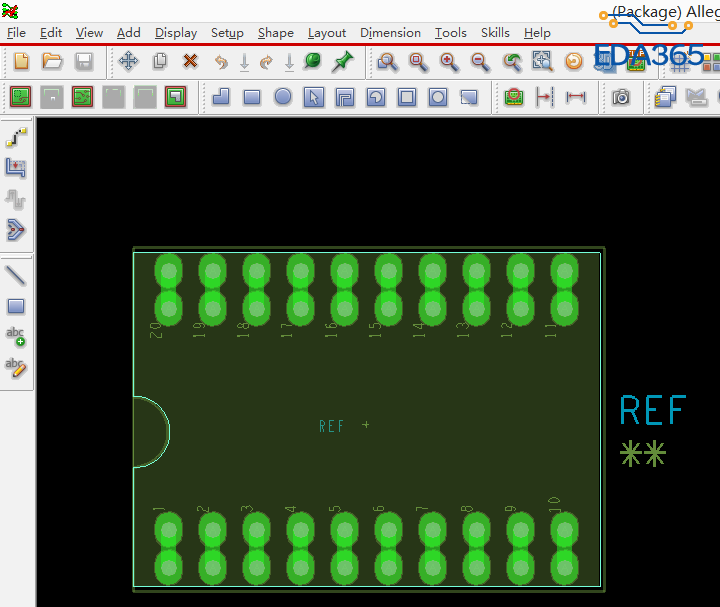

如图,就是封装里有cline, 在PCB里这些cline都是DRC,,,还不能用于自动布线,咋办,这种封装?


把封装里面的cline改成shape

你说的shape确实解决了自动布线的问题,但我已想到更好的办法了,就是做个长形焊盘drill offset,然后做封装时在这个焊盘加上一个同样大小孔的via再走线,这样就即不会报DRC也能自动布线了

看看

学习了。
