层次化原理图可以用off page connector吗
时间：10-02
整理：3721RD
点击：
最近画张图 应领导要求做了层次化设计 但是由于端子问题又要把不同图纸间的接口连到同一端子上 就简单的在不同图纸间用了off page connector 但在allegro里网络却显示为不同的两个网络

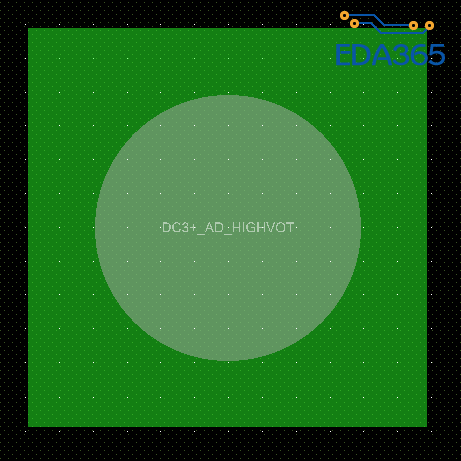

没连上的一个网络

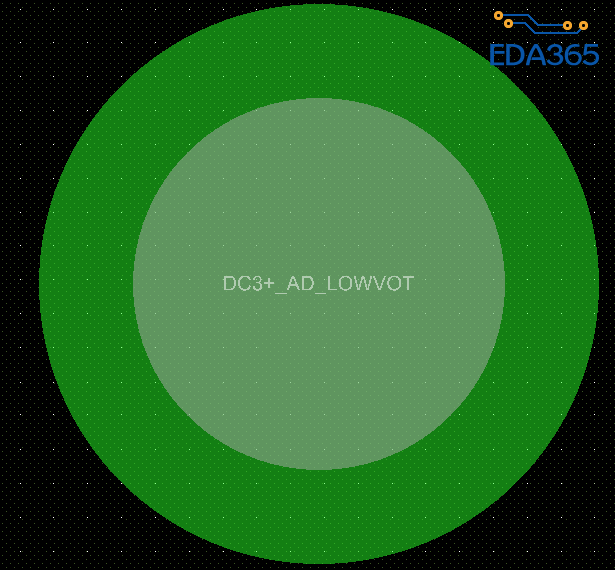

另一个网络

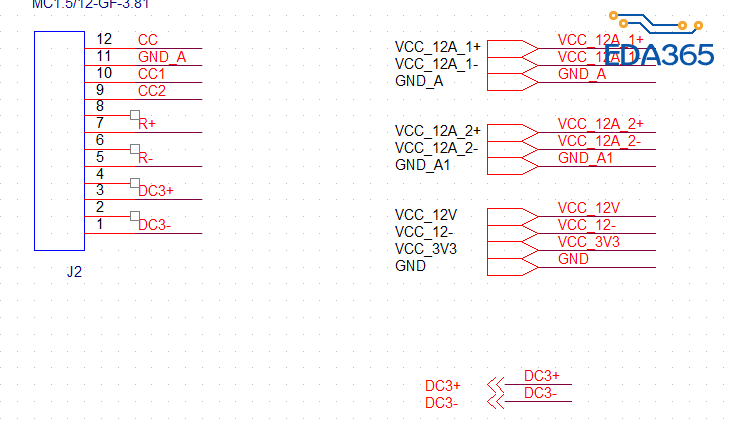

一张图纸中的off page
另一张图纸中的off page
建议参考一下学堂课程：http://mooc.eda365.com/course/196
貌似平铺结构可以使用PORT，但层次图不能使用Off-page
階層式電路要改用 port 來連接
