allegro导入DXF作外框

那就CHANG

把板框sub_drawing出来，用UE打开，把dxf的线替换为BOARD GEOMETRY/OUTLINE,重新导入即可

compose shape，右键find break

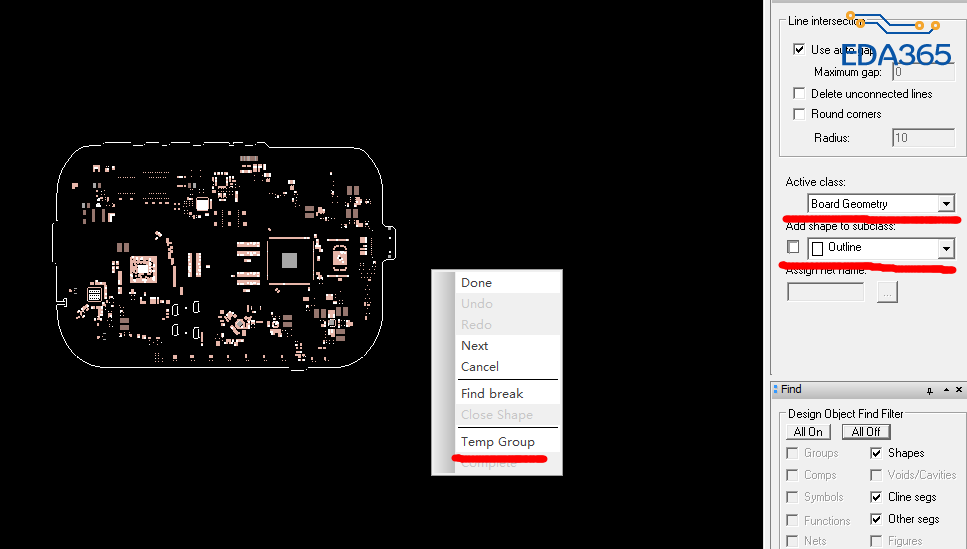

shape-compose shape，右键选择Temp Group，然后按照图中红色的选择，就能制作出闭合的板框。我每次都是这么制作的。

又学习了一个方法啊

大神的图片是跟烽火做的项目?

不用z-copy不行吗?直接用edit-change，到outline层不就可以了吗?

我去。你怎么知道

我说了对了吗?

楼上正解

是的

正解

compose shape

那就先把图形闭合啊，shape>compose shape
