各位大侠，allegro中沿走线的shape route keepout 是怎么生成的？

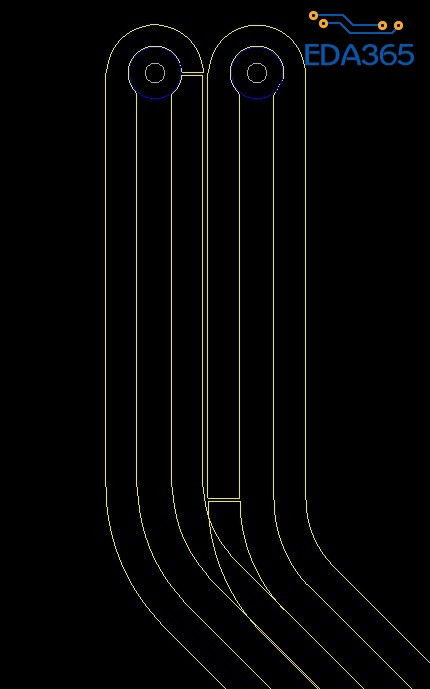

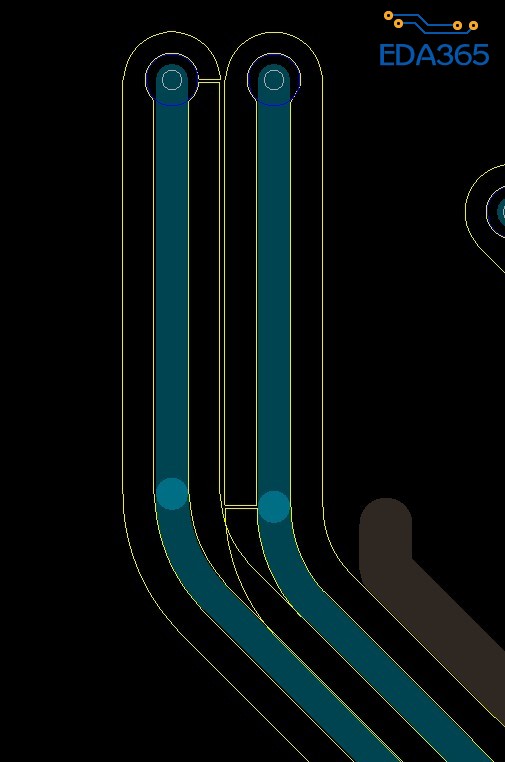

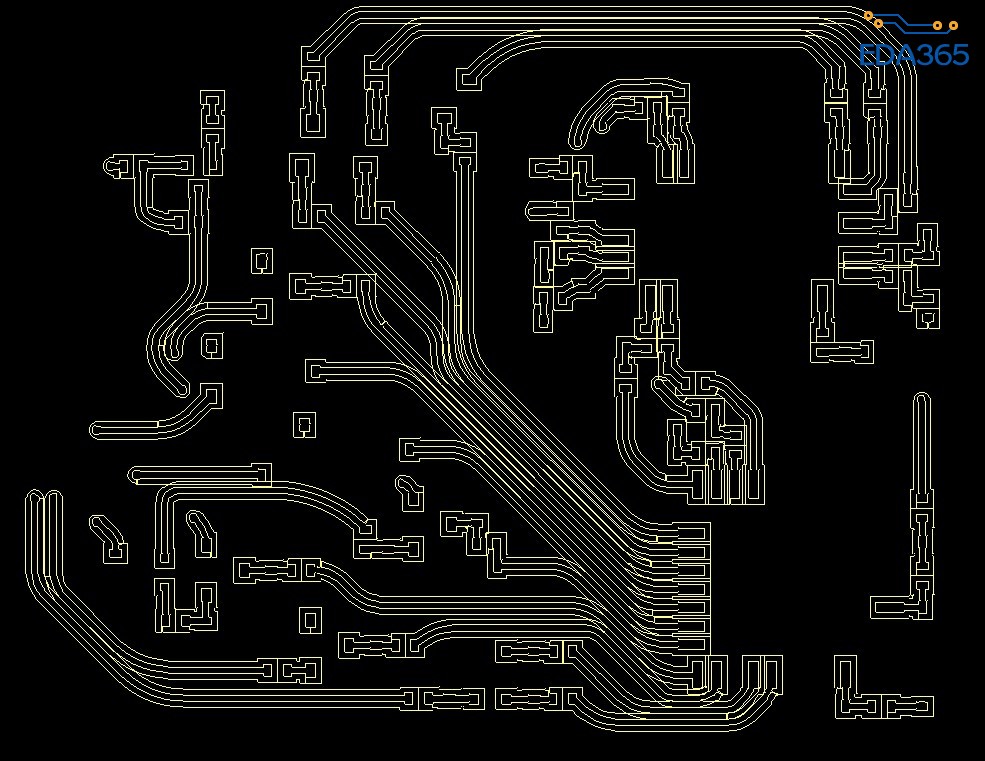

在一个射频走线的参考设计中，看到射频线都独立设置了一个shape route keepout

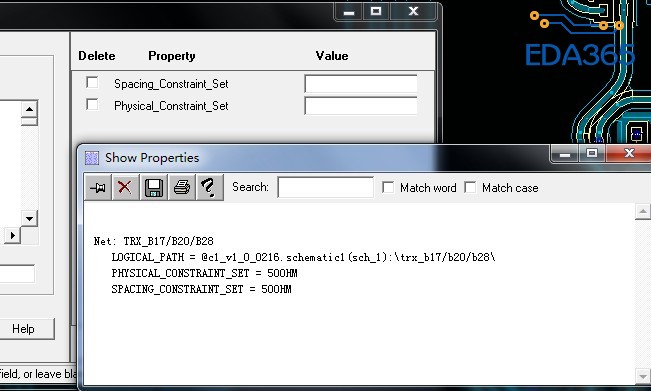

查看网络属性发现都是阻抗线

有没有大神知道那个shape route keepout是怎么生成的?

skill.

铺动态铜，避让后，转为静态铜，Z-Copy到route keepout层

如果这样，外面那层应该是一个整块的，但是我看他是包住走线两边画的shape

和小编说的一个意思，只是他这样就不会和这条线产生drc了

初步看到好像是避让出来的，shape连着的。

过来学习

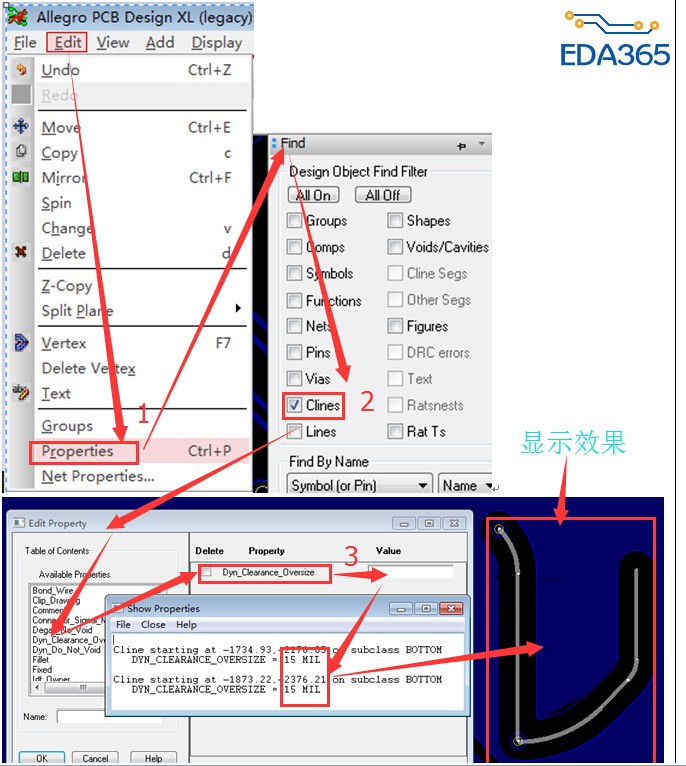

看看是不是你要的效果

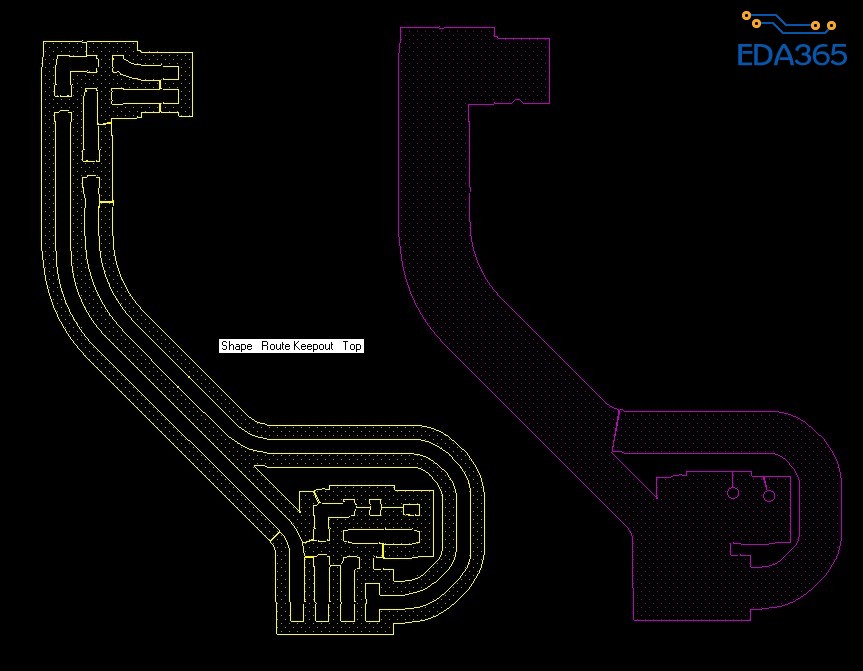

顶层效果这样应该是可以，但是我发现信号线是参考第三层的，第二层也是一样的搞一个shape route keepout，下面是我把两个shape route keepout移开的图

可以CLINE 转shape,然后z-copy外扩到第二层

学习了

学习了
