allegro 板框问题

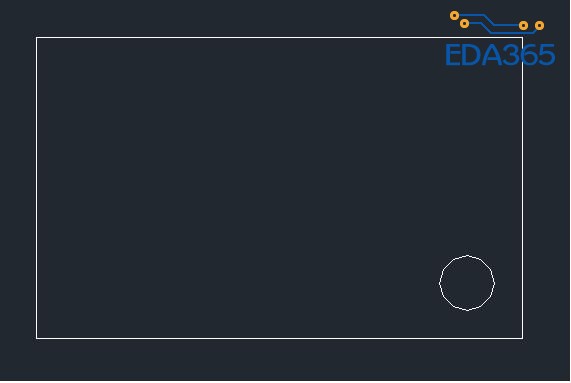

图片中外形放在board outline中，请问方形板框内的圆孔做板时是否会成型成外框呢，也就是做板时是否会铣出一个圆孔?在pads中设置可以把内部的圆孔设置成board outline cutout 即可，不知道allegro中怎么处理。

圆孔是用来干什么的?

如果框里面的圆也是用board outline画的，洗回来的板是会钻出个圆来

板子的外框用outline， 里面哪里需要就再哪里用outline画一个你需要的形状就行了，板长看的懂的。不过这个部分最好加route keepout 和via keepout

好像三楼说的是正解

结构固定孔

outline

在标识层加一个Open Window字样进行指示。

要加注说明，要不然板厂不给你钻空你也没理由怪他。

board outline画

圆形画个outline  再z-copy一个大一点的rout keepout all
