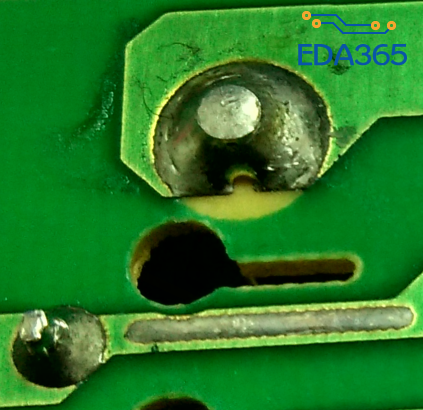

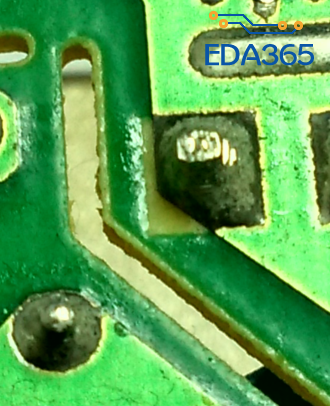

大神来看看这种焊盘怎么弄的

把焊盘的bot层做的远比solder层小，然后layout的时候铺铜铺过焊盘自身的铜皮，又把solder层露出来部分，应该就能做出这种效果

这个明显是用铜皮+阻焊做出来的，并不是直接放置的焊盘
他这样是为了做C型焊盘（焊盘缺了一个口），是为了防止过波峰焊后堵孔

好多路人  唯一留下脚步的  居然是位大神  谢谢啦

直接切掉一部分就行了

这应该是板厂自己优化的

能不能细说一下C型焊盘防止波峰焊堵孔的原理，板子孔老是需要焊飞线调试，堵住了不好弄，C型焊盘能解决手焊堵孔吗

有命令直接根据需要切出想要的形状

设计软件中切焊盘，不切阻焊就是了。
