椭圆孔8way链接铜不避让——已解决
时间：10-02
整理：3721RD
点击：
高手帮忙看看这是怎么回事儿?
17.0的软件，其他板子上好的。不知道哪儿设置出问题了

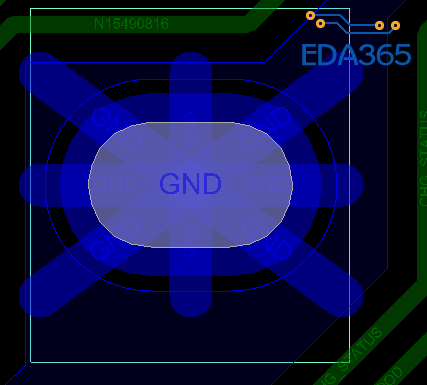

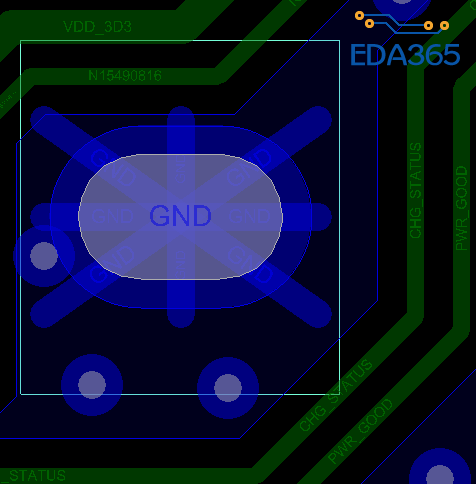

第一张图是现在的状况，第二张图是正确模式
已解决，是same net spacing设成0了
更新下铜,smooth
铜更新过了，是smooth的
貌似是板子的问题，smt也这个样，是哪儿设置出问题了?有人碰到过吗?
检查一下规则设置和规则检查的模式?
过来学习，看高手操作。

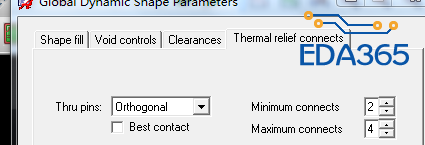

如设置下http://www.eda365.com/forum.php?mod=attachment&aid=MTA2Mzk1fDJiODMzNmM0YmE5NjZlNTU5NDE4ZjVhZDYxNTQyZmFifDE1MDk4NDY0MzA%3D&request=yes&_f=.png
这个设置了
你这个是静态还是动态?
有畫route keepout?
把其他地方刪掉~方便發圖出來嗎~
动态，铜重铺了都还这样
那估计就是软件BUG了，你把ALLEGRO补丁更新到最新。试下 我以前也遇到过。如果还不行降版本试试。
不是BUG，开了个其他板子是OK的，实在找不到原因只好先手工避让下了。
再一次告诉我们，板子出现异常，先从最基本的开始检查。
没搞懂！
