关于中心走线

最近设计的时候，客户有一个要求，就是高速信号线，在bga中必须将信号走到过孔的中心。不论单跟线还是两根线。有时候不规则的bga就不好处理，不知道是否有好的skill或者好的办法，将走线走到过孔中心，是同事存在单根和双跟走线的时候，所以设置spacing是不能实现的。

可以尝试设置格点后在格点上走线，单线设置一个格点，双线设置一个格点，设置快捷键实现互相切换。

是个好办法，但是如果遇到bga不规则，比如pin分布为六边形的，斜线部分就做不到完全正中心，您说的只能适用于铺铜的bga。不过还是感谢！

先测量两pin之间Ｇａｐ间距，然后设置线到pin的间距搞好够走这个线，pin间走两根线同理,量一下然后算一下。

先测量两pin之间Ｇａｐ间距，然后设置线到pin的间距刚好够走这个线，pin间走两根线同理,量一下然后算一下。

先测量两pin之间Ｇａｐ间距，然后设置线到pin的间距刚好够走这个线，pin间走两根线同理,量一下然后算一下。

不可能一个bga所有pin都不规则吧，我都是线走一条或一对线之后copy

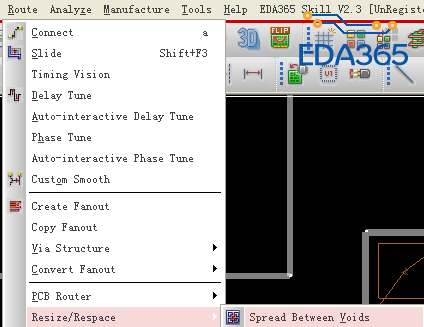

图片命令，再点线之间的2个过孔

表示看不懂诶。我智商好低。

表示看不懂诶。我智商好低。

量取中心点，把格点设置为中心距离的一半

8L正解

這招確實好！

很实用

我手上正好有一张图有这要求，但是按照8L的方法点了两个孔没反应?还有什么步骤没做到吗?软件提示No segments found in the specified channel.
