ALLEGRO盘中孔设计

时间:10-02 整理:3721RD 点击:
接触ALLEGRO不久,对盲埋孔,盘中孔设计不熟,,不知道怎样设置盘中孔,,求大神支招,,,

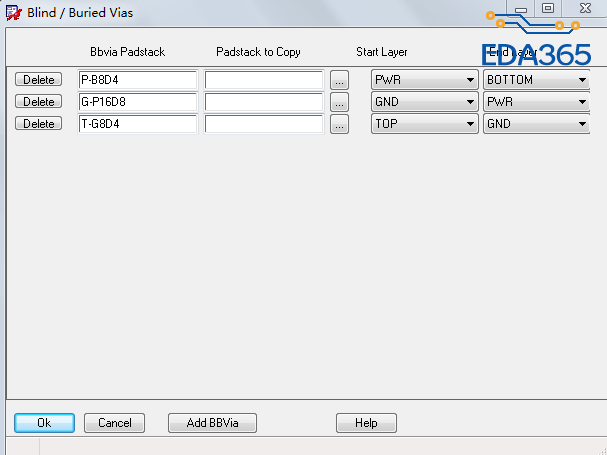

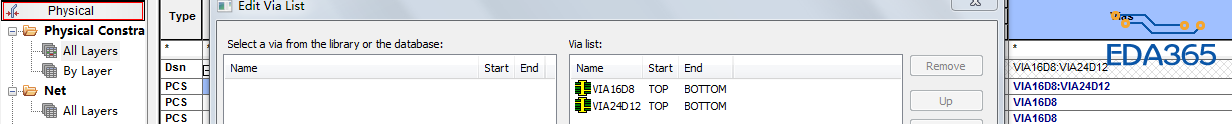

首先子库中得有盲埋孔的封装(没有的自己做),然后再设置盲埋孔的孔对(如图),最后在设置管理器中的physical中,双击右边的vias,在这里面加载盲埋孔(在库中找到前面设置的盲埋孔),
盲埋孔就设置好了,在走线验证下是否设置正确。



确认设置好盲埋孔后,走线命令中(设置好层对),在pad上快速双击鼠标左键,盲孔就能直接打在pad的中心

allegro要报“VG”,在哪里设置可以解决这个问题吗

参考下这个帖子
http://www.eda365.com/thread-115508-1-1.html
