如何改变这个 nc legend 的位置啊

时间:10-02 整理:3721RD 点击:

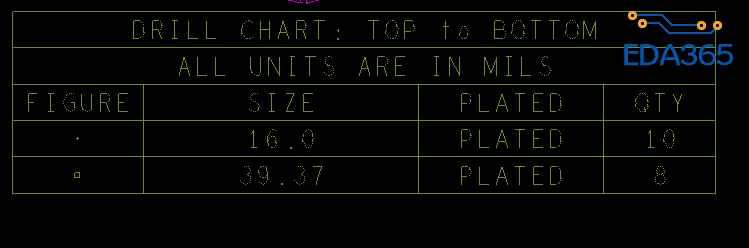

发现每次总是固定在正下方,有时候我想放在板子的右边,请问有地方可以设置吗


移动,,,控制面板 find里选 group

能不能自动设置放置别的位置呢

你想怎么自动设置?设个坐标?崩溃ing

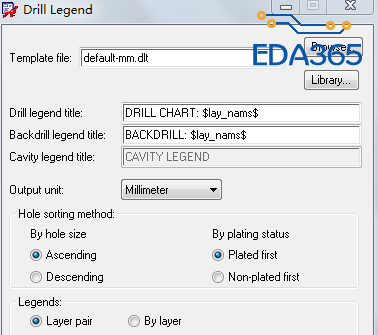

图片中legends

选layer pair

MOVE 选择Group 想挪哪就挪哪

MOVE 选择Group 想挪哪就挪哪

涨姿势了

类似问题我也遇到过,你把这个nc_legend 完全删除后,再重新生成就可以任意摆放位置了。如果不删除,重新生成,它就会在之前的位置。不知对小编有没有帮助。
