新手画射频测试板不知道对不对!快来指教

时间:10-02 整理:3721RD 点击:
我的新手的啊,新手你们知道的啊啥都不懂啊。大家帮我看看我打的地孔究竟是不是地孔?我是相当怀疑我的水平!


既然是射频线,就要做50欧姆阻抗测试,在相同参考层时,射频走线的宽度要一样大,走线不需泪滴
看图片上的铜皮,没有跟地网络连接起来,过孔也没必要这么近就打一个,100mil打一个就差不多了

受教了  我再改改

中间的线咋那么粗?电容那里的线又很细,线要保证一样宽啊,地孔太密,注意线与铜皮之间2W间距(边到边)

看到很多via都不是gnd via。走线不能中间粗,两头细,必须一样粗,在电容这部分可以使用shape,但是一定要和trace一样宽。

那应该怎么弄出GND属性的VIA 呢?

直接在gnd的shape上打孔,孔的属性默认gnd啊

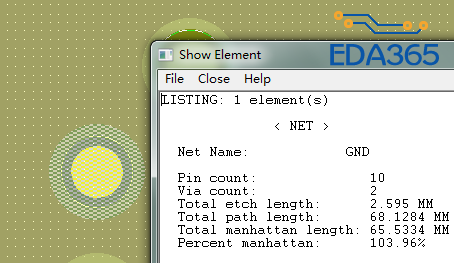

您看是这样吗?! 为什么在TOP层不行 在bottom层却可以呢?


因为top层的铜皮不是地网络

恩,现在对了  谢谢啦

很有问题,走线太宽了,过孔太密,铜皮太不规则,射频线到参考层投影区,至少一倍线宽不要有有任何走线和铜皮

如果参考层比较远,做同层参考,铜皮拉进,把线降低到和元件焊盘差不多宽。

线改成一样宽,做好50R的阻抗就可以了
