请教大家一个困扰了我很久的问题(allegro软件)!

时间:10-02 整理:3721RD 点击:
请教大家一个困扰了我很久的问题!

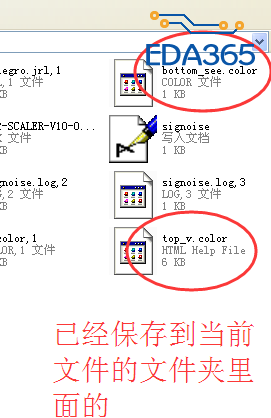

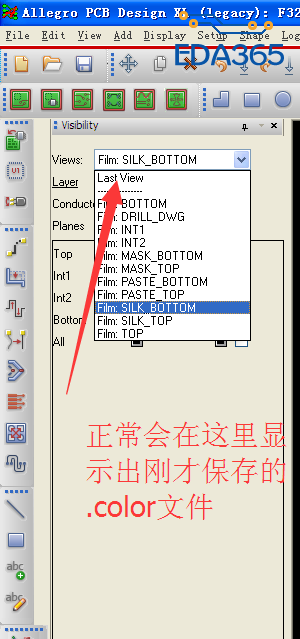

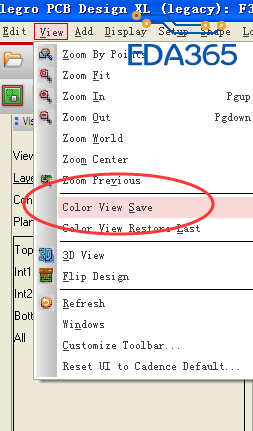

在allegro里面有个view--color view save的功能,是可以保存当前的颜色和层面设置的作用。保存的文件是.color格式的,保存了之后,正常会在visibility界面的view栏里面出现,并且显示在所有film的上方,选择非常方便。


但不知道为什么,最近当我保存了.color文件之后,这个visibility栏里面,根本不会出现设置的名字。



请问是哪里出错了?是不是要在ENV里面添加什么命令?或者是setup里面有什么设置?

这个功能有什么好处吗

肯定是你的读取路径变了,设置下路径就好了

看看路径

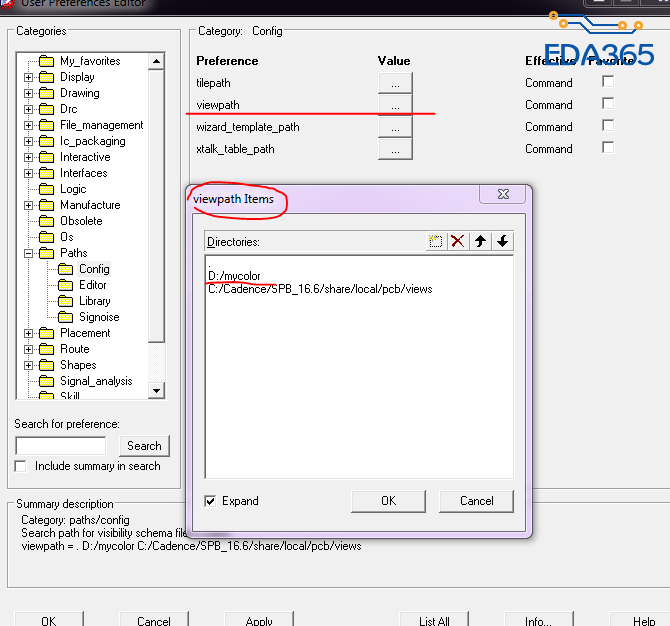

user preference里面有个viewpath,你的.color文件要保存早viewpath设置的路径下面才能找到。

需要在这里设置路径的


路径问题,不是大问题

楼上几位说的对,有一个专门的库对应这个文件的.

好处就是随时打开自己常用的颜色界面。


说是路径问题的,我这里根本没有这个“view path ”的路径嘛。我用的是allegro16。6哦。

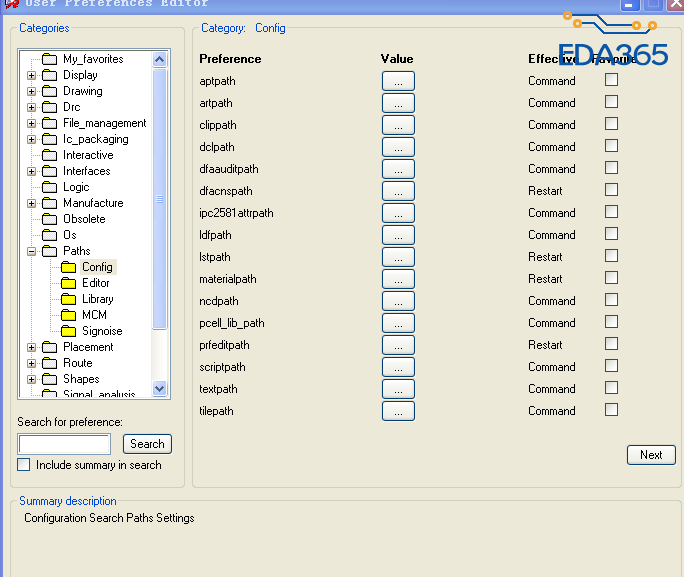

就你这张图,右下角有个next,点一下,就有了

学习le

在ENV中添加view的路径。或者把你的配置文件加载进安装文件夹里面的local目录下的view文件夹里面。

非常感谢!你说的是对的。

试了,如果改掉其中的颜色,在点击这个文件,不会还原回原来的颜色
