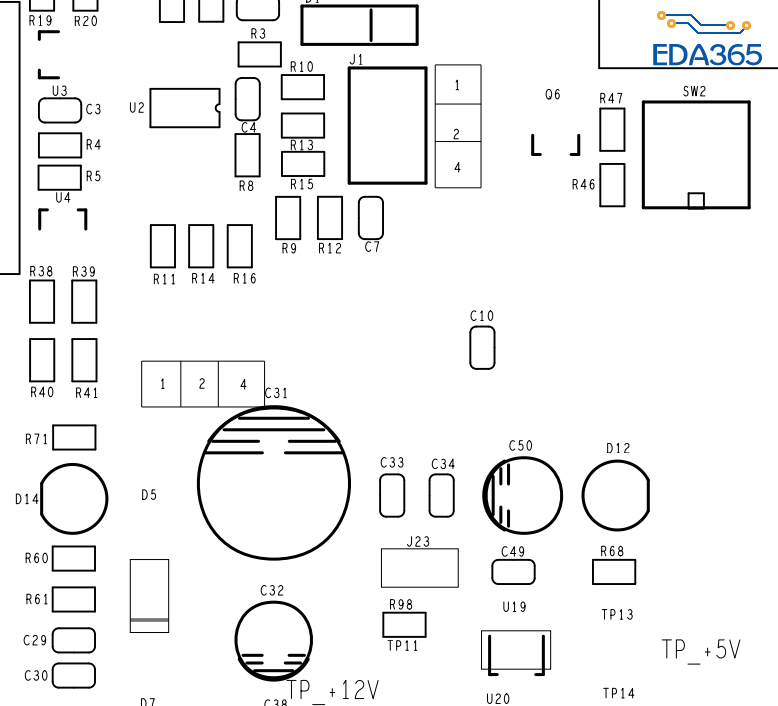

allegro输出pdf文档 怎么看不到焊盘孔

是不是要选上阻焊层?

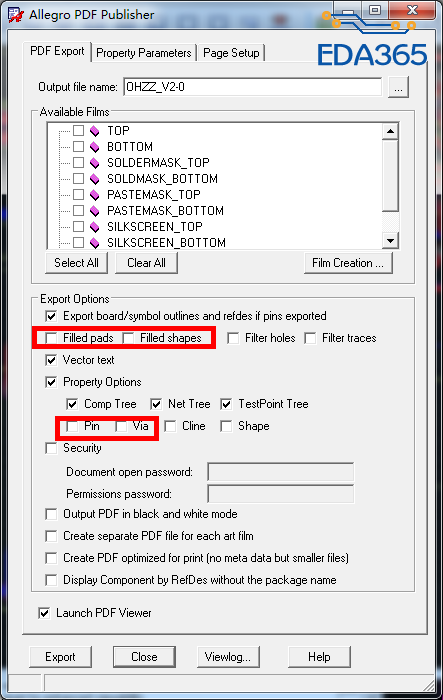

在available films里选择上solder mask 层，就有焊盘了，需要过孔还要选择DRILL层吧

谢谢大神的指点，可以了额

我导出TOP层，直接勾选TOP就好，PDF可以看到焊盘跟过孔，前提是TOP层的光绘层里面有pin/top, via class/top

都尝试一遍看看效果

为什么这么出?不懂

您有更好的办法吗

你不是处丝印图吗?
