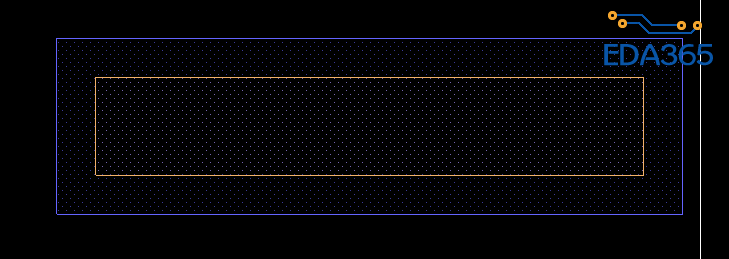

大家做屏蔽罩 底下的焊盘是我下面所设的层吗

是的

焊盘是层?强烈建议屏蔽罩做成封装形式

支持楼上的，但不懂为啥做成封装形式的好?

做成封装 怕形状有变化  不方便

当然不是指层啊   在sold层 做线条啊

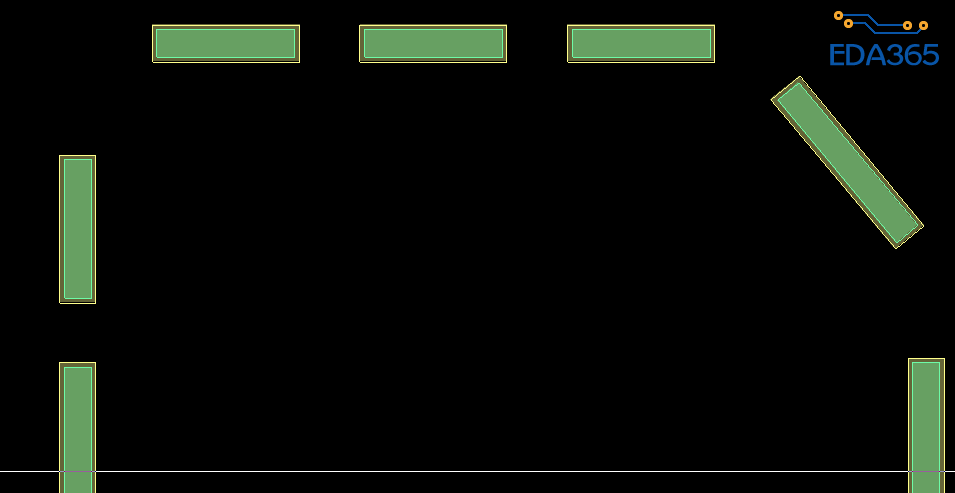

图片设置的开窗可以在地铜皮上做屏蔽罩的长城脚
屏蔽罩不一定要做成封装，我感觉用直接用开窗和钢网做长城脚还方便调整

大家习惯线条做多粗   一般在sold开的多点吧 楼上  在钢网层做的人估计很少

开窗宽0.7MM  钢网0.5MM

soldermask是为了开窗露出铜皮，才能焊上，你设的层是没有问题的

意思就是二个层都要有东西  单在SOLD层做行不行呢

啥叫长城脚?

钢网层是做钢网用的，贴片的时候钢网相应位置开了孔才能刷上锡啊

图片上的叫长城脚，屏蔽框就焊在长城脚上

学习了
