已解决allegro 在update symbol 后，本来连接到焊盘的线都...

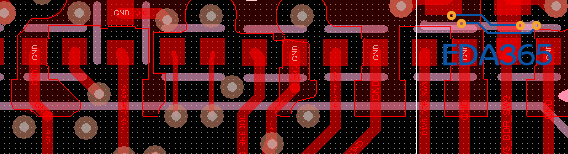

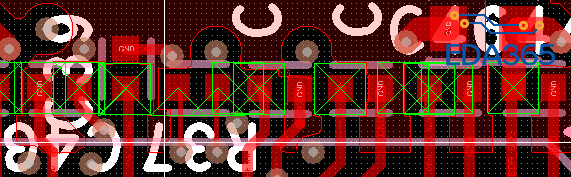

初学，由于有的器件位号丢失，就想通过update symbol来解决下，结果在update symbol 后，位号倒是出来了，但是本来连接到焊盘的线都显示没连接，DRC一堆没连的线，是怎么回事?见图

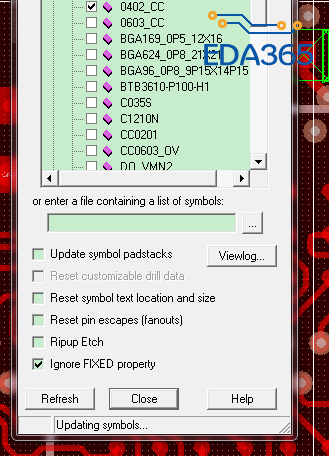

把fanout更新掉了吧,把倒数第三项fanout那个点下

试了下还是不行哦，不过谢谢你回复这么快

我看错问题了.....
你可以用slide命令把所有线都画上原地点一下,不行可能就是精度的问题了吧

这工作量也太大了，200多都连不上了，或者有什么别的方法能把丢失的位号给补上吗?谢谢

不是一个一个的,是整个都划上,然后原地点一下,不行你就等大神来解救你吧

如果只是几个零件没有丝印，也可以删了零件，再导入~

比较多，不知道怎么搞的。晕了

你就是大神啊，在你的启发下，我重新从PCB生成个库，覆盖了原来的那个封装，再更新就好了，看来是精度的问题吧。太感谢了~~~

mark，感觉会遇到

目的只是调丝印出来的话只勾选第三个选项然后refresh可行?

tools—derive connectivity 勾选第一个试试
