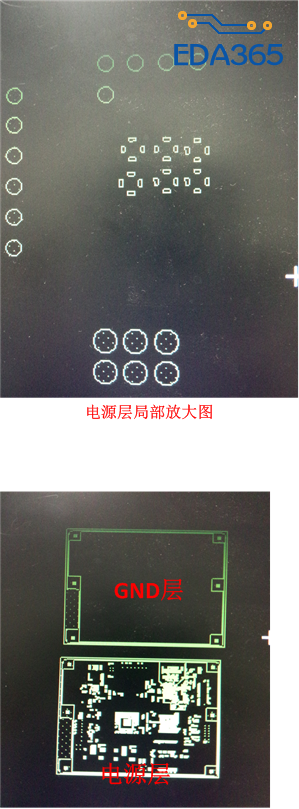

求助，GND(负片形式) 层生成光绘文件 只显示出板子外框 而电源层能够完全显示 不知...

图并不能看清~不过 负片的意思就是 有就是没有 没有就是有 你这样看就对了~ 就是用负片出来的铜箔 只会显示你挖空的区域 而实际有铜箔的区域是不显示的~
如果你板子上有挖空没显示 那就是有问题了。GND本身来说是挖空比较少的，然后就显示的比较少，看起来就像没有一样~最好出了之后你放在cam350什么的 上面看一下就清楚了，看看GND上的电源过孔位置有没有显示。

GND层铺铜了没?

如果地层的热焊盘都没有flash显示，应该是有问题的吧，就算整个一层全部都是一种gnd，负片也应该有显示出热焊盘的抠出形状。

描述的不太清楚....而且看显示也不像电源地啊..

到cadence 16.6 和CAM350 导入可以看得见 然而为何在16.5就显示没有了 奇怪

到cadence 16.6 和CAM350 导入可以看得见 然而为何在16.5就显示没有了 奇怪

到cadence 16.6 和CAM350 导入可以看得见 然而为何在16.5就显示没有了 奇怪

是电源地 而且使用split plane去 完成铺铜的哈  最后到cadence 16.6 和CAM350 导入可以看得见 然而为何在16.5就显示没有了 奇怪

封装有做FLASH吗，图太小看不清楚
